Lini produksi sederhana yang sepenuhnya otomatis dipotong hingga panjang

Garis produksi pemotongan penuh otomatis yang sederhana

Garis produksi potong penuh otomatis sederhana untuk ketebalan 1 sampai 3 mm dan lebar hingga 1500 mm.Jenis potong ke panjang terutama untuk memotong logam ke panjang yang ditentukan pada kecepatan 35 sampai 40 meter per menitHal yang baik dari jalur ini adalah, itu sederhana dan mudah digunakan. hal yang paling penting yang biaya tidak begitu tinggi tetapi akurasi dan kecepatan yang bagus untuk produksi normal.

Mesin ini dibuat berdasarkan persyaratan berikut dari klien:

Persyaratan pelanggan:

Kisaran ketebalan: 0,30 mm sampai 3 mm

Lebar kumparan: 1500 mm

Stacker 3,1 meter (6100 mm)

Parameter produk jadi

Panjang pemasangan gunting: 500 ~ 6000mm

Keakuratan panjang: 0,5mm/2m kecepatan konstan 1,0mm/3m kecepatan variabel

Keakuratan diagonal: 1,0mm/2m

Permukaan lempeng: 1,5 mm/m2

Kecepatan: 0-20m / min di atas ketebalan 2mm; 0-35m / min di bawah ketebalan 1.5mm

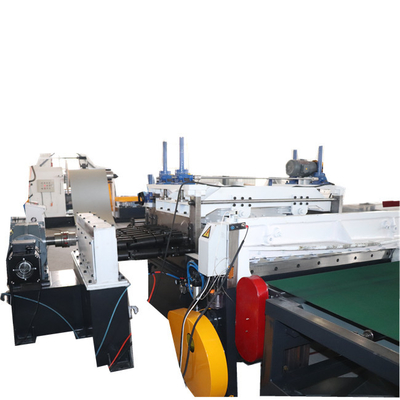

Garis produksi pemotongan penuh otomatis yang sederhana

Decoiler -Roller Feed -Roller leveling -Pengaturan pemotongan-mengirim -Meja penerima

Komponen mesin:

Decoiler hidraulik dengan mobil muat 10 Ton: 1 set

Lemparan lurus & memotong ke panjang mesin: 1 set

Sistem pemotongan hidrolik: 1 set

Stasiun hidrolik: 2 set

Sistem kontrol PLC: 1 set

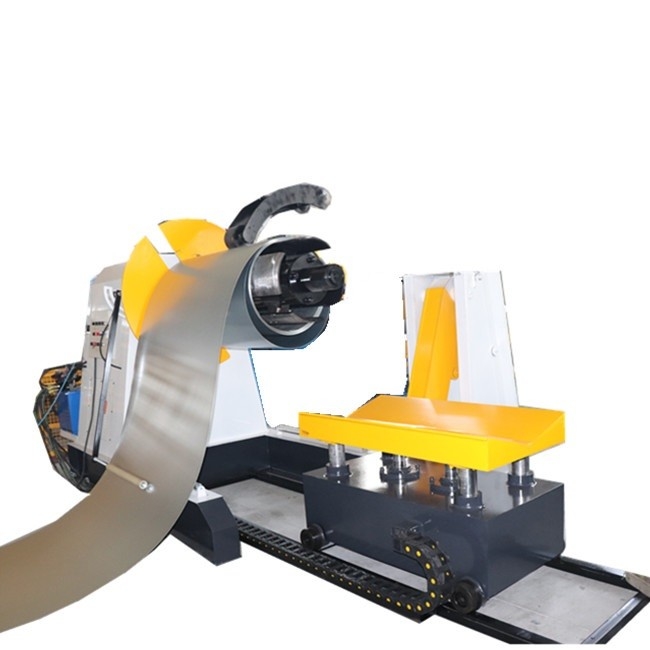

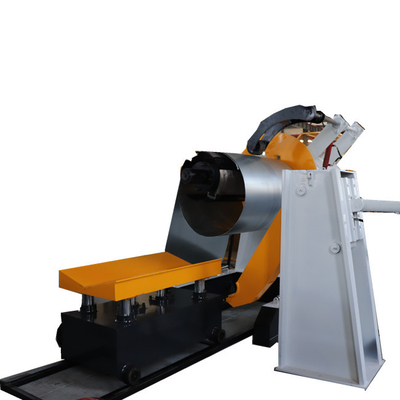

Decoiler hidraulik 10 ton

Tujuan: uncoiling aktif dan pembuangan atau pemulihan bahan coil.

Struktur: tipe drum tunggal.

Diameter bagian dalam material kumparan: Φ 508mm/ Φ 610mm

Pengendalian drum, ekspansi hidraulik. rentang ekspansi dan kontraksi φ 480- φ 520mm,

Drum didorong oleh motor frekuensi variabel dan dapat dibalik.

Rem cakram pneumatik dipasang di ujung poros utama untuk menghasilkan ketegangan dan pengereman.

Rol tekanan ayunan dipasang di atas drum. Rol tekanan dibungkus dengan karet, diputar secara listrik dan berosilasi secara hidrolik.

Motor uncoiling: 15kw

Konversi frekuensi uncoiling: 15kw

Silinder minyak ekspansi dan kontraksi: φ 140x100st, 1

Silinder rol: φ 100x370st, 2 pcs

Lengan penekanan motor utama

Bingkai utama 400 I-beam

30 Pengelasan plat besi tebal dari badan utama

Poros utama 230 * 65 pipa tanpa jahitan

Uncoiler dengan lengan pendukung otomatis hidrolik

Uncoiler dilengkapi dengan lengan tekanan hidrolik, dan roda lengan tekanan didukung oleh motor 4kw.

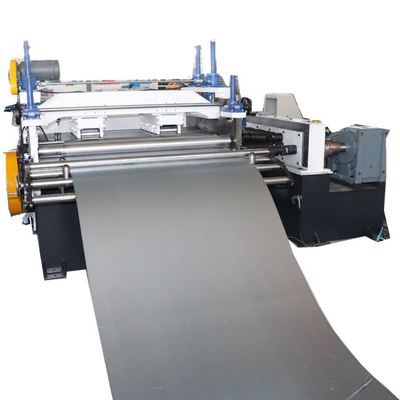

4. Quadruple leveler + kepala sekop (4 lapisan)

Tujuan: untuk meratakan bahan kumparan

Ada 15 roller leveling, 7 diatur di atas dan 8 diatur di bawah (dengan poros pakan), dan diameter roller ф 100, lebar permukaan roll efektif 1600mm, bahan 40Cr,pemadam frekuensi tinggi, plating kromium keras di permukaan.

Ada 4 baris roller dukungan pendek di atas dan bawah, dan diameter roller ф 120, bahan 40Cr, frekuensi tinggi quenching,Baris atas dan bawah rol pendukung diatur dengan besi miring untuk mencegah roller leveling terdeformasi oleh gaya.

Dasar mesin dibagi menjadi bagian atas dan bagian bawah, yang dihubungkan oleh empat batang tarik yang kuat.Dasar bawah digunakan untuk memasang kelompok roller leveling bawah dan mendukung seluruh tubuh mesin.

Sistem transmisi terdiri dari motor, pengurangan gigi keras dan transmisi gigi.

Reduktor mengadopsi reduktor permukaan gigi keras.

Mesin leveling adalah empat kali, dengan dua poros bantu di atas dan bawah.

Motornya 18.5kw Konverter frekuensi: 22kw

Penggaris menambahkan kepala sekop, dan tekanan hidrolik naik turun.

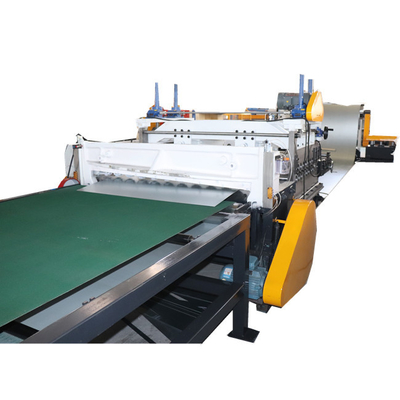

5. Sistem pemotong rambut

Tujuan: untuk memotong lempeng panjang tetap selama operasi terus-menerus lempeng.

Struktur: Arah pemotongan: dari atas ke bawah.

Sekarang untuk meningkatkan kecepatan pemotongan, kami juga memberikan desain lain dari pemotongan servo motor.

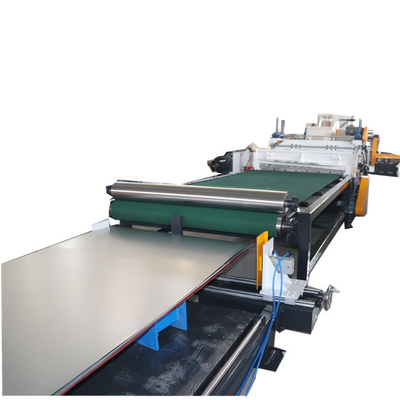

Mengirim meja: 6 meter lebih panjang Stacker dari 6100 meter

Untuk mesin potong ke panjang, kami dapat sepenuhnya mendesain mesin potong ke panjang sesuai dengan kebutuhan Anda, sederhana memberitahu kami ketebalan dan lebar kumparan,kecepatan dan bobot maksimum beban dan kemudian kita dapat membuat kutipan yang akurat untuk Anda.

Tapi jika Anda membutuhkan jalur produksi otomatis penuh tugas berat, kami juga dapat memasok Anda seperti jenis berikut.
