Super Market Rak Roll Forming Machine Untuk Produksi Rak

Gulung rak supermarket pembentukan mesin.

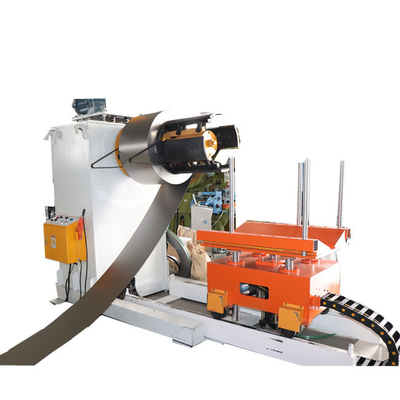

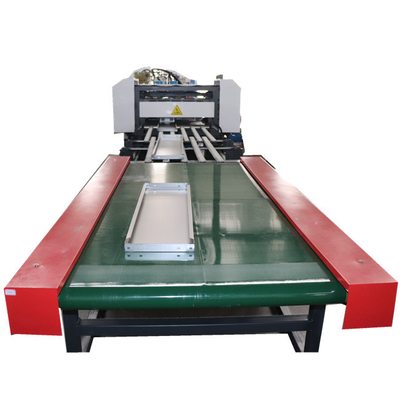

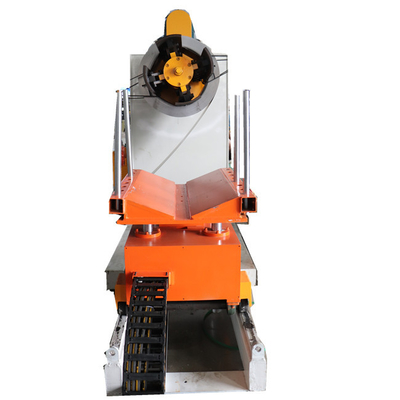

Supermarket rak roll forming line dirancang untuk membuat profil panel rak dalam batch secara otomatis.Ini adalah garis roll membentuk lebar variabel mampu menghasilkan rak dari 300-600 mm dengan panjang fleksibel dan servo dikendalikan sistem perforasi hidrolik fleksibel, dilengkapi dengan banyak fitur baru yang memungkinkan menjalankan pabrik ini dengan mudah. aliran kerja dari rak panel mesin rolling adalah dari decoiler, leveling, menyetrum untuk lubang sisi,mesin rolling form utama, ke atas dan ke bawah membungkuk untuk tepi dan kemudian ke meja penerima.

Ambil profil gambar berikut sebagai contoh:

Panel rak supermarket Sampel:

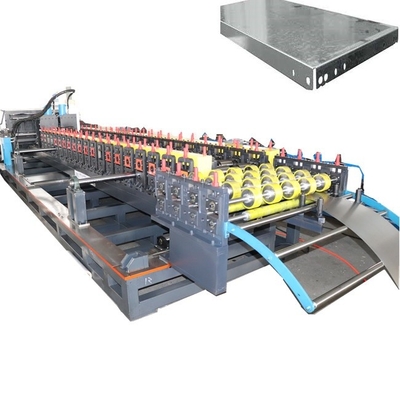

Mesin pembentuk gulung rak supermarket:

1, Parameter teknis utamadariGulung rak supermarket pembentukan mesin

1Spesifikasi produk bergulir: lebar 285mm ~ 685mm, ketebalan 0,8mm

2Kecepatan produksi: 6-8 m/menit

3Metode penonjolan: servo feeding setelah leveling, penonjolan otomatis hidrolik dan penonjolan kedua sisi celah.

4. Penggerak hidraulik, celah menyetrum datar

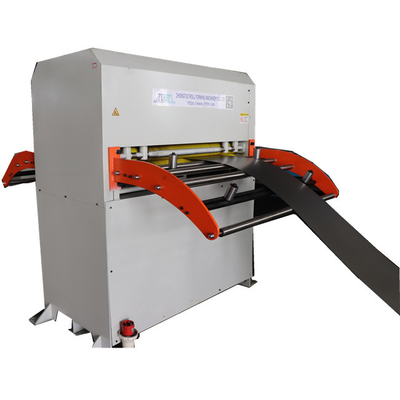

5. Motor leveling: 4KW

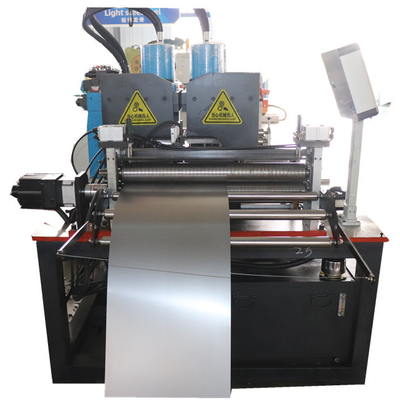

6. Servo motor makan 5.5KW

7. Daya stasiun hidrolik: 15KW dengan akumulator (pompa aliran besar)

8Jumlah kelompok pembentuk: 30 roll utama pembentuk

9. Bentuk pemasangan: Mengadopsi integral kawat dipotong panel dinding chain drive

10Bentuk roller conveyor: Mengadopsi jenis roller conveyor split di kedua sisi, dengan satu sisi diatur secara otomatis dan motor diatur dari 1.5KW

11Bahan rol: 45 # baja, permukaan dilapisi krom keras

12. Bahan spindle: 45 # baja berkualitas tinggi dimatikan dan diperkuat

Gulung rak supermarket pembentukan mesinfitur dan keuntungan:

14Metode pemotongan dan membalik: hidraulik drive, memotong dan membalikkan secara bersamaan setelah membentuk

15. pisau pemotong, mati bahan: Cr12 pengeringan perawatan

16. Sistem kontrol listrik: Seluruh mesin mengadopsi kontrol konversi frekuensi komputer industri PLC

Mesin rak monoton adalah unit pembentuk gulungan tunggal yang dapat menghasilkan berbagai spesifikasi produk jadi dengan gulungan roll.mesin leveling, mesin servo makan, penusukan hidraulik lubang terus menerus di kedua sisi stasiun kerja pertama (dengan pitch 300),penumbukan hidraulik dari celah ekor stasiun kerja kedua dan empat lubang slot panjang di kepala, host membentuk monoton, membentuk pemotong dan membalik perangkat, stasiun hidrolik, kabinet kontrol komputer, meja pembuangan, dan bagian lainnya.

Mesin monoton mengadopsi bentuk split dari dua jalur roller, dengan kedua sisi bergerak secara bersamaan, memungkinkan untuk perubahan lebar dan ukuran yang cepat dan tidak bertahap.

Aliran Kerja Mesin Panel Rak:

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

Panel rak supermarket Aplikasi:

Gulung rak supermarket pembentukan mesinvideo kerja untuk referensi Anda:
