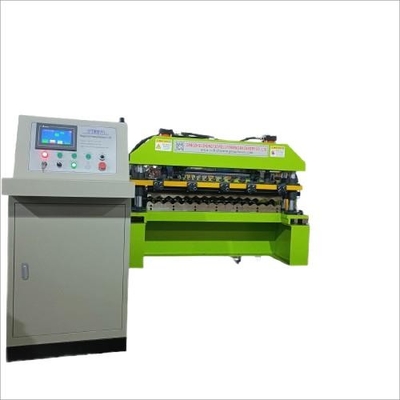

Mesin pembentuk lembaran rol bergelombang
Profil logam bergelombang kecil tahan lama namun tidak berat. Bahkan,kami sedang bekerja untuk memperdalam mesin terbaik untuk memproduksi mesin lembaran atap bergelombang atau bergelombang.Sangat populer untuk membangun atap dan sisiPanel logam bergelombang baru-baru ini telah mendapatkan popularitas yang luar biasa sebagai atap kontemporer modern dan siding.
Mesin lembaran atap kami terdiri dari decoiler, makan dan perangkat leveling, per-shear, roll membentuk sistem, hidraulik memotong pos, run out meja, stasiun hidrolik dan PLC ((sistem kontrol).Membuat produk standar dengan kekuatan yield hingga 450Mpa,Garis produksi panjang, bentuk profil yang baik pada produk akhir; Menghemat waktu dan penghematan tenaga kerja, yang sangat meningkatkan efisiensi produksi dan cocok untuk produksi saat ini.Mesin ini mudah dioperasikan dan berjalan stabil dengan presisi yang baik.
Berikut adalah satu gambar profil dan produk jadi:
Apa itu lembaran atap bergelombang:
Lembar atap logam bergelombang biasanya digunakan untuk atap dalam berbagai aplikasi termasuk atap, dinding, pagar, dan layar.
Konstruksi rumah tangga seperti rumah, kios, toko, restoran, dll...
bengkel industri seperti gudang, pabrik, kantor,...
Bangunan umum seperti rumah sakit, klinik, sekolah, komisaris, departemen, teater atau taman hiburan.
Lembar logam bergelombang dirancang menjadi gulungan, 1200mm datar, dimasukkan ke dalam mesin roll roll bergelombang.
Mesin pembentuk lembaran rol bergelombang
Aliran proses:
Decoiling→guide&manual pre-cutter→roll forming→cutting→run out table
Teknis dari seluruh jalur:
|
Decoiler manual 5 ton
|
1. Kapasitas: 5 ton
2Diameter gulungan: 450-550mm disesuaikan
3. lebar gulungan:Max1350mm
4.Un-powered, kontrol manual kumparan baja penyusutan lubang dalam dan berhenti
|
|
Panduanpemotong ulang
|
Pre-cutter cocok untuk sering mengganti peralatan kumparan baja,memotong kumparan baja terlebih dahulu untuk mudah diganti dan mengurangi limbah kumparan baja. |
|

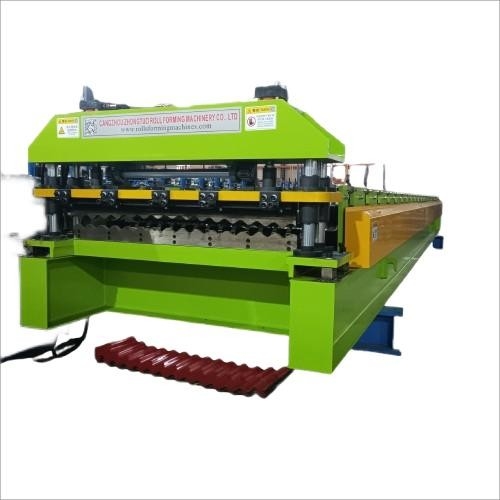

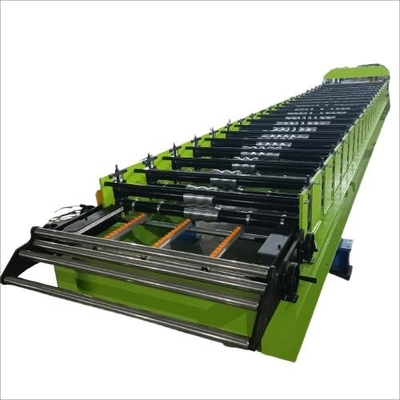

Mesin pembentuk utama
|
1Bingkai utama: Struktur balok H 400 mm, dengan pelat pendukung tengah baja las dengan ketebalan 20 mm.
2.Membentuk stasiun: 24 stasiun
3.Bahan rol:Baja kelas tinggi 45#,pengolahan krom,yang membuat permukaan rol lebih halus,meningkatkan kekerasan dan mencegah abrasi, anti korosi peningkatan umur layanan
4. Bahan poros:Kelas tinggi 45#, Pengolahan tempering, mencegah deformasi dan meningkatkan kekerasan
5Diameter poros: 80mm, padat 6. Daya motor:7.5kw 7.Kecepatan:0-20m/menit
8. Tegangan:380V,50HZ,3P ((atau sesuai permintaan)
9. Transmisi: Dengan 1 inci rantai ganda, merek terkenal Cina HRB
|
|
Perangkat pemotong hidraulik
|
1. Bahan pisau:Gcr12 perawatan mati 2. Toleransi panjang:±1mm
3. Daya hidraulik:5.5kw
4.Dengan sistem pendingin udara di stasiun hidrolik
5Fitur pemotongan: Kondisi kerja yang stabil dan aman dan suara rendah.
6Koneksi tabung dan kabel minyak: Semua tabung dan kabel akan ditandai dengan angka atau huruf, sehingga akan mudah untuk terhubung untuk yang baru.
|
|
Sistem kontrol
|
1Konverter frekuensi: Delta
2.Layar: layar sentuh
3. PLC merek: Delta
4.Bahasa:Cina dan Inggris ((atau sesuai permintaan pelanggan)
5.Encoder: Omron
6.Fitur:Sistem kontrol mendukung input multi order,itu dapat sesuai dengan kebutuhan produksi yang berbeda
7.Fungsi: Kontrol panjang pemotongan, kontrol kuantitas pemotongan, dan kontrol kecepatan
|
| Kehabisan meja. |
1. Panjang: 3m
2Jumlah: 2 set
|
| suku cadang |
- Kotak alat: 1 set
- 4 pcs sekering, 2 pcs travel switch, 2 pcs chain
|
Gambar:
