Mdan PBCPcincinRoofingSpanasMsakit perut
Profil logam bergelombang kecil tahan lama namun tidak berat. Bahkan,kami sedang bekerja untuk memperdalam mesin terbaik untuk memproduksi mesin lembaran atap bergelombang atau bergelombang.Sangat populer untuk membangun atap dan sisiPanel logam bergelombang baru-baru ini telah mendapatkan popularitas yang luar biasa sebagai atap kontemporer modern dan siding.
Mesin lembaran atap kami terdiri dari decoiler, makanan dan perangkat leveling, per-shear, sistem roll membentuk, hidraulik memotong pos, run out meja, stasiun hidrolik dan PLC ((sistem pengendalian).Membuat produk standar dengan kekuatan yield hingga 450Mpa,Garis produksi panjang, bentuk profil yang baik pada produk akhir; Menghemat waktu dan penghematan tenaga kerja, yang sangat meningkatkan efisiensi produksi dan cocok untuk produksi saat ini.Mesin ini mudah dioperasikan dan berjalan stabil dengan presisi yang baik.

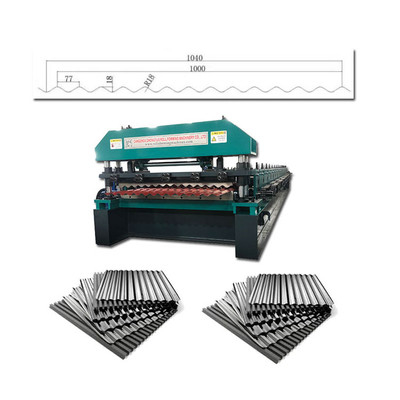

Berikut adalah satu gambar profil dan produk jadi:
Apa itu PBC Panel Roofing Sheet:
Panel PBC dapat digunakan untuk aplikasi atap dan dinding. Panel PBC dilampirkan ke struktur bangunan dengan pengikat terbuka dan sering digunakan dalam aplikasi dinding horizontal.
Mdan PBCPcincinRoofingSpanasMsakit perut
Aliran pengolahan:
Decoiler→bahan pakan→membentuk gulungan→memotong→menerima produk
Teknis dari seluruh jalur:
|
Decoiler manual 5 ton
|
1. Kapasitas: 5 ton
2Diameter gulungan: 450-550mm disesuaikan
3. lebar gulungan:Max1350mm
4.Un-powered, kontrol manual kumparan baja penyusutan lubang dalam dan berhenti
|
|
Mesin pemotong manual
|
Pre-cutter cocok untuk sering mengganti peralatan kumparan baja,memotong kumparan baja terlebih dahulu untuk mudah diganti dan mengurangi limbah kumparan baja. |
|

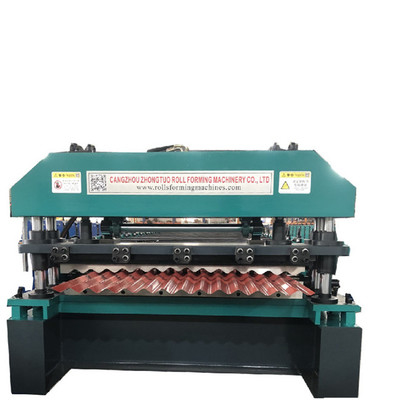

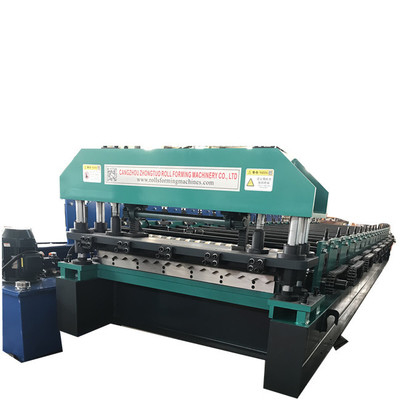

Mesin pembentuk utama
|
1Bingkai utama: struktur balok H 400 mm, dengan pelat pendukung tengah baja las dengan ketebalan 20 mm.
2.Membentuk stasiun: 24 stasiun
3.Bahan rol:Baja kelas tinggi 45#,pengolahan krom,yang membuat permukaan rol lebih halus,meningkatkan kekerasan dan mencegah abrasi, anti korosi peningkatan umur layanan
4. Bahan poros:Kelas tinggi 45#, Pengolahan tempering, mencegah deformasi dan meningkatkan kekerasan
5Diameter poros: 80mm, padat 6. Daya motor:7.5kw 7.Kecepatan:0-20m/menit
8. Tegangan:380V,50HZ,3P ((atau sesuai permintaan)
9. Transmisi: Dengan 1 inci rantai ganda, merek terkenal Cina HRB
|
|
Perangkat pemotong hidraulik
|
1. Bahan pisau:Gcr12 perawatan mati 2. Toleransi panjang:±1mm
3. Daya hidraulik:5.5kw
4.Dengan sistem pendingin udara di stasiun hidrolik
5Fitur pemotongan: Kondisi kerja yang stabil dan aman dan suara rendah.
6Koneksi tabung minyak dan kabel: Semua tabung dan kabel akan ditandai dengan angka atau huruf, sehingga akan mudah untuk menghubungkan untuk yang baru.
|
|
Sistem kontrol
|
1Konverter frekuensi: Delta
2.Layar: layar sentuh
3. PLC merek: Delta
4.Bahasa:Cina dan Inggris ((atau sesuai permintaan pelanggan)
5.Encoder: Omron
6.Fitur:Sistem kontrol mendukung input multi order,itu dapat sesuai dengan kebutuhan produksi yang berbeda
7.Fungsi: Kontrol panjang pemotongan, kontrol kuantitas pemotongan, dan kontrol kecepatan
|
| Kehabisan meja. |
1. Panjang: 3m
2Jumlah: 2 set
|
| suku cadang |
- Kotak alat: 1 set
- 4 pcs sekering, 2 pcs travel switch, 2 pcs chain
|
Perangkat pemakanan
Koil logam dimasukkan ke dalam mesin melalui serangkaian rol dan panduan untuk memastikan proses yang lancar dan berkelanjutan.
1Menggunakan rol karet untuk melindungi permukaan bahan baku.
2. Pengaturan mudah untuk ketebalan bahan baku yang berbeda menggunakan roda tangan.
3Lebar platform dapat diatur dengan mudah melalui roda tangan, dengan bantalan built-in untuk melindungi tepi lembaran baja.

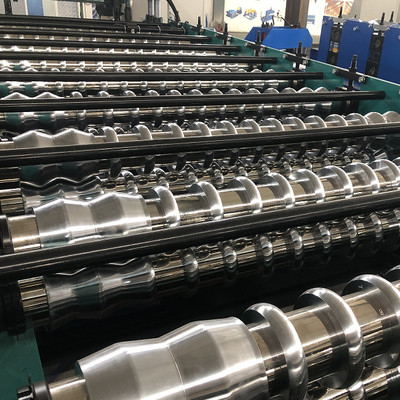

Perangkat pembentuk gulung
Ini adalah jantung mesin, di mana lembaran logam dibentuk menjadi profil bergelombang.
1.45# Baja, Perawatan krom (Kacing Cr:0.05 mm), Anti Korosi, Meningkatkan Kekerasan, Kekerasan baik krom tebal untuk waktu layanan yang lama.
2. Setiap roller memiliki nomor dan dengan keynotes, itu dapat memperbaiki pada poros stabil
Perangkat transmisi
Transmisi gearbox, stabil dan tidak longgar.
Perangkat pemotong hidraulik
Setelah lembaran logam telah bergelombang, mekanisme pemotongan digunakan untuk memotong lembaran ke panjang yang diinginkan.
1.Jenis pekerjaan:servo motor pemotong trek hidrolik 5,5KW
2.Metoda mengemudi:Dengan jenis pilar Silinder
3.Kekuatan motor hidraulik:4 kw
4Bahan pemotong: GB-Cr12 dengan perawatan panas
5Toleransi panjang pemotongan ± 10m/2mm

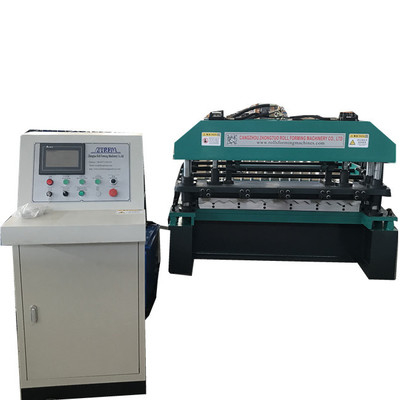

Sistem kontrol PLC
Mesin-mesin modern dilengkapi dengan sistem kontrol yang memungkinkan operator menetapkan parameter, memantau proses produksi, dan melakukan penyesuaian sesuai kebutuhan.Ini mungkin termasuk fitur seperti antarmuka layar sentuh dan pengontrol logika yang dapat diprogram (PLC).
Merek
PLC merek: Delta
Inverter merek: Delta Bagian listrik rendah: Schneider
Encoder: Omron
Fungsi:
1- Adaptif plugs penerbangan, instalasi mudah.
2.Full otomatis operasi mudah.
3. Operasi bahasa: Inggris (berikan disesuaikan)
4.Asuransi nasional, suku cadang merek Siemens dan Schneider
Stasiun hidraulik
7.5kw motor dengan sistem pendinginan untuk penggunaan jangka panjang.
Stacker otomatis
3m Conveyor
Stacker otomatis
6m otomatis stacker
