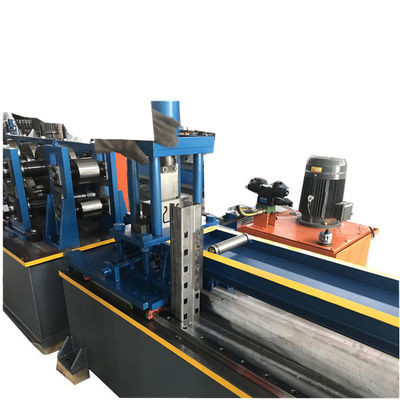

Mesin pembentuk roll tegak berat untuk rak gudang
Mesin kami dapat menghasilkan berbagai ukuran dan ketebalan untuk tegak ringan dan tegak berat, presisi tinggi di lubang dan panjang. Kami juga mendukung kustomisasi.
Ada tiga jenis rak rak: rak ringan, rak menengah, dan rak berat.
Parameter kolom rak ringan: tinggi 2m, 38*38 (mm), setiap lapisan memiliki berat: 100kg-150kg;
Spesifikasi kolom dari rak laminasi berukuran sedang adalah 80*40 (mm), dan setiap lapisan dapat membawa 200-250KG. Tinggi kolom 2m;
Rak penyimpanan tugas berat: Rak-rak ini umumnya tidak memiliki spesifikasi standar, dan spesifikasi kolom dirancang sesuai dengan kebutuhan pelanggan.
Mesin kami dapat menghasilkan ukuran dan ketebalan yang berbeda untuk vertikal ringan dan vertikal berat.
Komposisi dan gambar rak yang selesai:
Gambar profil dari Upright:

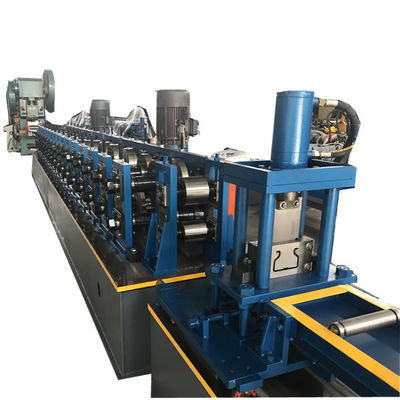

Tata letak seluruh jalur produksi:
Mesin pembentuk roll tegak berat untuk rak gudang
Spesifikasi teknis utama:
1. Decoiler hidraulik: kapasitas 5 ton ((dukungan kustomisasi)
2.Leveler: 7 rollers, naik 3 turun 4
3. Mesin pukulan: merek Yangli, pneumatik, 80 ton, dengan servo feeder

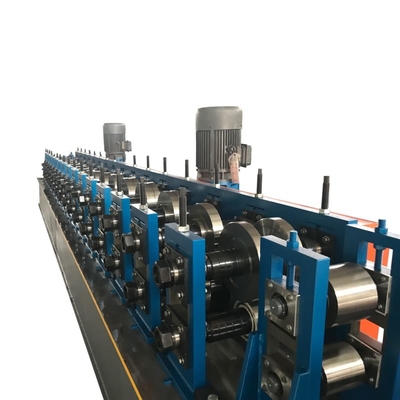

4. Mesin pembentuk gulung:
- 16 stasiun roller
- Bahan rol:Cr12 dengan pengolahan mati
- Diameter poros 70 mm
- Bahan poros: 45# baja
- Daya motor utama: 11kw*2 set
- Transmisi:Dengan rantai ((Gear dan gearbox untuk opsional)
- Sistem pemotongan:Sistem pemotongan hidrolik,tidak ada bahan limbah
- Daya hidraulik:5.5kw
- Toleransi panjang pemotongan: +/- 0,5mm

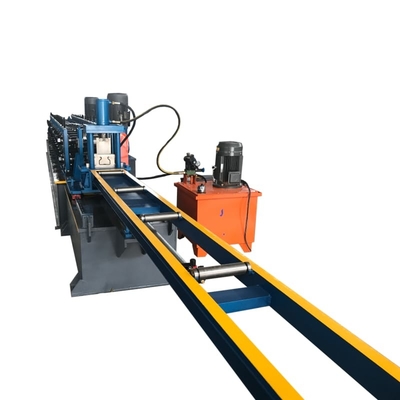

5.Run-out meja: 6 meter
6Sistem kontrol:Sistem PLC,merek DELTA atau merek Siemens
Produk jadi:
Mesin terkait:
| Selective Pallet Racking rolling forming machine elemen mesin |
| 1 |
Decoiler hidraulik |
1 set |
| 2 |
Sistem penonjolan |
1 set |
| 3 |
Pemasok kumparan |
1 set |
| 4 |
Mesin leveling |
1 set |
| 5 |
Membentuk Gulung |
1 set |
| 6 |
Pemotongan hidraulik |
1 set |
| 7 |
Sistem Kontrol PLC |
1 set |
| 8 |
Stasiun hidrolik |
1 set |
| 9 |
Run-out Table- ((Un-powered) |
1 set |
|
Mesin pembentuk utama:
1) Langkah pembentuk: 18 langkah
2) Diameter luar: 70mm
3) Kerangka mesin (jenis): kerangka busur peringatan, Ketebalan kerangka busur peringatan: 30mm
4) Informasi rol:
A. Bahan baku: GCr12MoV
B. Tingkat pemadaman: 56-58°C
5) Bahan poros: 45# baja dengan perawatan panas dan krom keras dilapisi pada permukaan
6) Kekuatan mesin utama: 18.5kw, Rasio pengurang: 1:14,
Jenis Reducer: Reducer yang keras
7) Dengan perangkat pendingin
|
