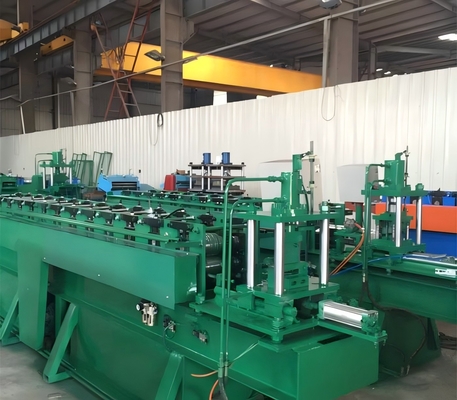

High Speed Rack Shelf Roll Forming Machine Dengan Servo Feeder Dan Hydraulic Punch

Mesin pembentuk gulung rak rak

Desain mesin roll forming rak baja galvanis untuk memproduksi rak penyimpanan, rak gudang stud, tiang tegak & rak penyimpanan supermarket rak tegak mesin profil rangka rak

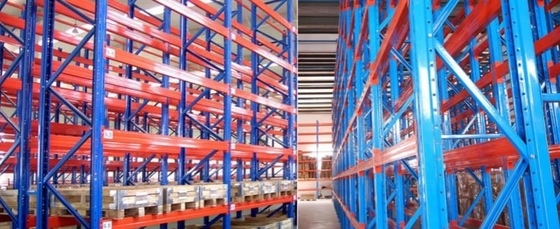

Frame Rak yang Disesuaikan

Gambar rangka rak yang disesuaikan

Gambar rack bagian

Proses lini produksi rak

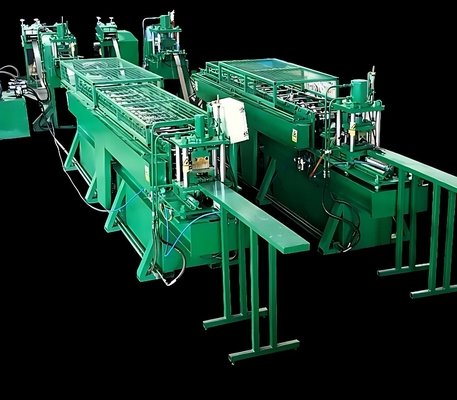

Uncoiler straightener 2 in 1 →Servo feeder→ perangkat panduan → Hydraulic Punch → mesin roll forming →perangkat pemotong (termasuk pisau)→ rak produk jadi

Mesin pembentuk gulung rak rak

Daftar Mesin

2 dalam 1 Uncoiler penggaris

1, Jenis Ekspansi Manual

2, Parameter

1) Pelepasan pasif

2) Berat kumparan:<2T

3) Koil bagian dalam D.: φ450mm-φ530mm

4) Max. Lebar.200mm

5) Ketebalan.0.4-1.6mm

6) Rol Straightener: 7 pcs

7) Kekuatan.1.5kw

Servo Feeder
3.1 Luas maksimum pemasangan: 200 mm
3.2 Ketebalan pakan: 0,4-1,6 mm

3.3 Motor, 0.85KW ((Yaskawa)

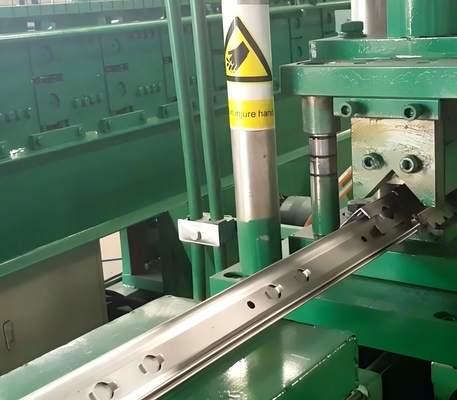

Sistem penumbukan lubang hidraulik

3.1 Fungsi:Pembobolan penumbuk hidrolik
3.2 Struktur: mengatur panjang, pengukuran panjang otomatis, penempatan otomatis mencapai jarak yang ditetapkan tindakan berhenti, silinder hidraulik digerakkan mengetuk mati, stamping shutdown otomatis.
3.3 Tekanan kerja sistem hidrolik:16MPa
3.4 Stasiun hidraulik:15KW ((Hydraulic punch hole/shear menggunakan stasiun yang sama)

Perangkat panduan

Mesin pembentuk utama (untuk panel lebar 36mm)

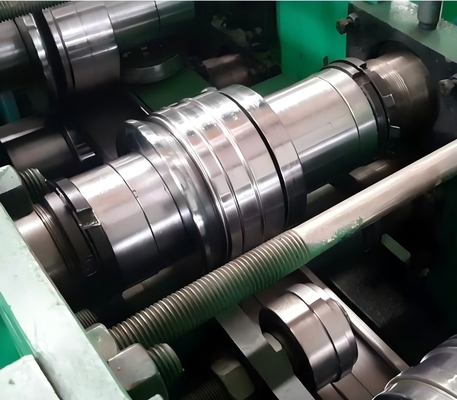

5.1 Membentuk Roller: 14 stasiun, dan menambahkan Rub-roll, Untuk memastikan profil permukaan tidak ada goresan.

5.2 Panel sisi: T.18mm, baja A3 Tugas berat.

5.3 Kecepatan bergulir: 2-8 m/menit.

5.4 Bahan rol:#45, penekan keseluruhan, kekerasan HRC56-62 °C.
5.5 Daya motor: 4 kW.
5.6 Main Roller: ¢ 65mm,45 #.
5.7 Dasar peralatan: tipe 45 # H menggunakan pelat baja las.
5.8 Transmisi: Chain drive.
5.9 Keamanan: di seluruh papan dengan tombol berhenti darurat, mudah untuk menangani keadaan darurat, untuk memastikan keamanan peralatan dan operator.Dan peralatan lain dalam rantai dan staf bisa dengan mudah menyebabkan luka bagian transmisi tertutup dengan penutup pelindung, untuk memastikan keselamatan pekerja.

Rak pengumpulan datar
Sistem kontrol listrik
Seluruh jalur diimpor kontrol PLC, layar sentuh LCD, antarmuka manusia-mesin.Operator mengatur program untuk berjalan secara otomatis (pengendalian yang dapat diprogram) dan pemantauan proses kontrol, pengendali operator jalur produksi dan memodifikasi parameter kontrol, dan real-time pemantauan status peralatan & parameter dan indikasi kesalahan.panjang disesuaikan dapat disesuaikan juga. Pemantauan waktu nyata dari status operasi peralatan dan indikasi kesalahan.
Operasi manual / otomatis dua gaya. Dengan fungsi switching manual dan otomatis: Dalam mode manual, dapat berdiri sendiri operasi, perawatan yang mudah; Dalam mode otomatis,Melakukan produksi penuh, untuk memulai; di seluruh papan dengan tombol darurat berhenti, mudah untuk menangani keadaan darurat, untuk memastikan bahwa peralatan dan pengoperasian keselamatan personil.

Komponen utama mesin dari merek:
Sistem kontrol PLC: Siemens
Inverter: Shilin Taiwan
Encoder: Omron
Layar sentuh: Siemens
Beberapa komponen adalah perangkat merek Schneider.

Produk rakakupada keuntungan peralatan

1, Garis produksi rak untuk memproduksi rak penyimpanan ringan, rak penyimpanan menengah, rak penyimpanan berat.

2, sistem kontrol PLC, otomatis dan mudah dikendalikan.

3, Rol berkualitas baik dengan proses quenching, kekerasan mencapai HRC60-65 °C.

4Sistem pemotong pelacakan dengan pisau pemotong Cr12.
