Mesin Forming Roll Steel Sheet yang Banyak Digunakan untuk Industri Rak dan Rak

Mesin Membentuk Roll Palet dengan Rak Slot
Jalur Produksi Palet Racking Slotted Shelf melayani berbagai industri yang membutuhkan solusi penyimpanan berkinerja tinggi, termasuk manajemen gudang, pusat distribusi,fasilitas manufaktur, dan operasi logistik.
Ini memenuhi permintaan pallet yang dapat diandalkan dan serbaguna untuk mengoptimalkan pemanfaatan ruang penyimpanan dan merampingkan proses penanganan bahan.
Rincian Produk



Proses Produksi

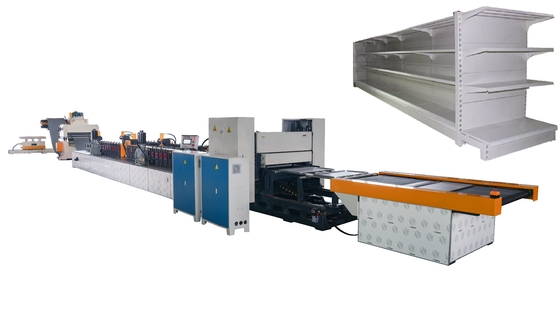

5T manual decoiler → 1000mm mesin leveling → 1000mm servo mesin CNC makan (Huichuan servo 1.3kw) + 2 notch + 2 kiri dan kanan lubang melingkar mesin penumbuk hidraulik depan (2 dasar cetakan,4 set cetakan) → 36 set lebar diatur rolling forming (main drive 15KW frekuensi variabel regulasi kecepatan, Pengaturan lebar CNC, servo Huichuan 0,85KW) → pemotongan dan flanging hidrolik (1 set cetakan, motor pompa minyak 7,5KW) → sabuk pengantar pembuangan (motor 0,2kw).

Mesin Membentuk Roll Palet dengan Rak Slot

Fitur
1- Mudah, mudah dan cepat operasi.
2Produk jadi memiliki ketahanan tinggi, tidak ada goresan atau retakan.

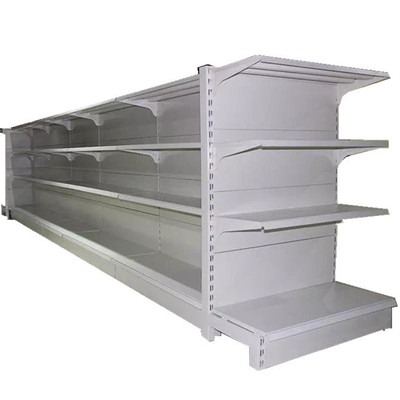

3Banyak digunakan dalam industri rak dan rak.

DL-M50-20-500parameter jalur produksi yang dapat diatur lebarnya:

Rincian lebih lanjut

1. Rak bahan:dengan kapasitas 5 ton dan diameter dalaman kumparan φ 450 ~ 550mm, dengan diameter luar maksimum bahan kumparan φ 1300mm, debit pasif.

2.Mesin leveling:lebar pemasangan 500-1000mm, menggunakan mesin leveling 1000mm dengan 3 rol atas dan 4 rol bawah dan 2 set rol pinch. diameter roller leveling φ 50, diameter roller pinch φ 58.

3.Servo pengumpan:lebar pemasangan 500mm, servo motor 1.3kw, kecepatan pemasangan 15-25mm/menit, perawatan frekuensi tinggi dari roller jepit untuk plating kromium keras

4.Dasar cetakan perforasi depan:1 15T dasar cetakan hidraulik, pra-menjatuhkan kerucut di kedua sisi, 2 set cetakan (1 set di setiap sisi).
5.Mekanisme panduan pakan:memastikan bahwa material tidak menyimpang saat memasuki rol untuk bergulir.
6.Bagian rolling forming:Dibentuk dengan menggunakan 36 set rol, bahan rol adalah Cr12MoV, vacuum heat treated, dan kekerasan adalah HRC55-58.

Diameter poros utama φ 50. Materialnya adalah baja 45 #, yang dibuat dengan pemesinan kasar, pemadam dan tempering, pemutar halus dan penggilingan halus.
Dua set bantalan roller kerucut 30209 dilengkapi di sisi transmisi, dan satu set poros roller silinder NJ209 dilengkapi di sisi operasi.

7.Transmisi:Motor utama 15KW (pengurangi gigi) kontrol kecepatan frekuensi variabel.
8.Hidraulik Sistem pemotongan dan flanging:Sistem ini memiliki fungsi perlindungan peluncuran dan struktur silinder hidrolik 25 ton.

9.Mengantar meja 2 meter
10.Sistem kontrol PLC:Mengadopsi sistem servo CNC Huichuan dan Mitsubishi programmable PLC dari Jepang; kontrol kecepatan sinus frequency converter Shenzhen kontrol otomatis terpusat;Atur parameter menggunakan layar sentuh Xinjie.
Seluruh jalur produksi mengadopsi kontrol otomatis terpusat, dengan hubungan antara mesin membentuk dan flanging dan lentur.
Fungsi alarm: Ada fungsi alarm seperti mati kekurangan bahan, menghitung, output mencapai mati, darurat berhenti, cetakan penjepit, posisi batas, dll
11.Komponen pneumatik:Komponen pneumatik utama mengadopsi merek terkenal Taiwan AIRTAC
