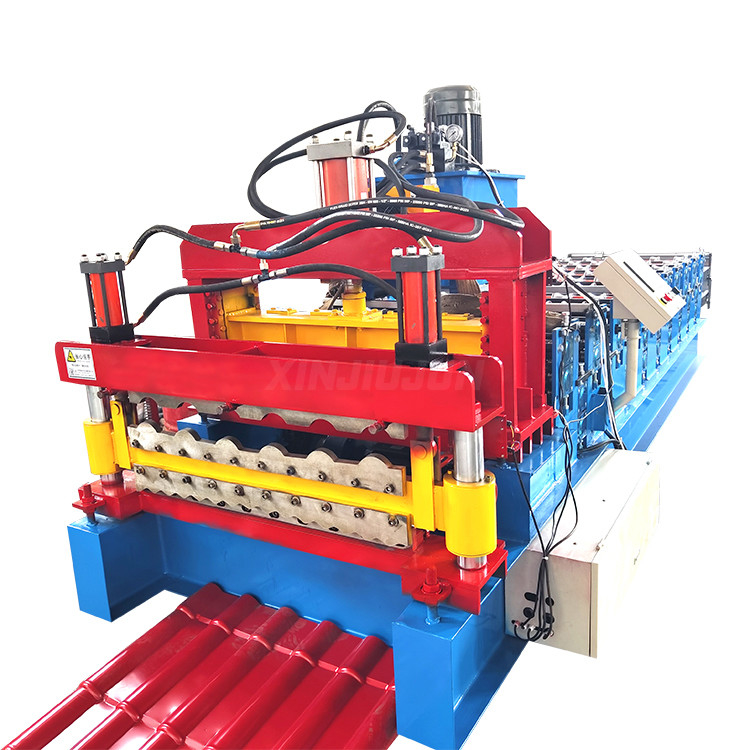

Double Layer Galvanized Tile Roofing Sheet Membuat Mesin Chain Drive

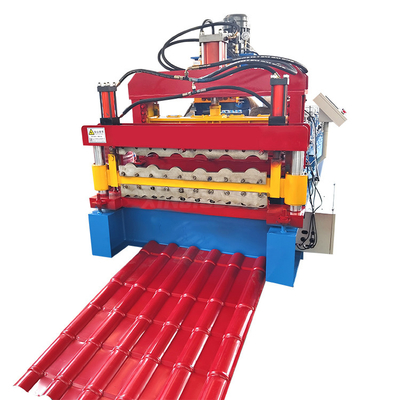

Mesin pembuatan lembaran atap genteng berlapis ganda berkualitas tinggi

Mesin pembentuk gulung lapisan ganda memiliki berbagai jenis yang digunakan bersama dengan lembaran bergelombang dan lembaran IBR, atau lembaran ubin kaca.Lembar ubin atap banyak digunakan di berbagai jenis pabrik industri, bangunan sipil, dan papan atap untuk produk bagian yang melekat Ini memiliki keuntungan dari penampilan cantik, tahan lama menggunakan dan sebagainya.

Mesin roll forming lapisan ganda otomatis kami terdiri dari decoiler, makan dan levelling perangkat, pra-shear, sistem roll forming, hidraulik potong pos, keluar meja,stasiun hidrolik dan PLC (sistem kontrol).

Garis produksi panjang, bentuk profil yang baik pada produk akhir; Menghemat waktu dan penghematan tenaga kerja, yang sangat meningkatkan efisiensi produksi dan cocok untuk produksi saat ini.Mesin ini mudah dioperasikan dan berjalan stabil dengan presisi yang baik.

Di sini.adalahprofil untuk referensi Anda:

Aliran kerja

Mesin pembuatan lembaran atap genteng berlapis ganda berkualitas tinggi

Spesifikasi

Komponen utama:

1. Decoiler hidrolik dengan mobil coiler

Fitur: Mandrel dan basement adalah dua komponen dari decoiler, mandrel mengecilkan memperluas oleh perangkat mekanis secara manual, setelah memperbaiki kumparan ke mandrel,kemudian kembalikan kumparan dengan mandrel bersama-sama ke ruang bawah tanah.

Kekuatan: Tidak ada;

Kekuatan pembukaan dan penutupan segmen: Mekanis;

Kekuatan rotasi segmen: Tarik dengan membentuk sistem;

Jumlah segmen: 4pcs;

Jangkauan ekspansi segmen: 460 ~ 520mm;

Ketinggian pusat mandrel: 0,65m;

Kecepatan pakan: tergantung pada kecepatan mesin roll forming;

2Perangkat panduan lembaran

Fitur: Memastikan pemasangan bahan yang halus dan tepat.

Komponen: platform pelat baja, dua rol pitching, blok stop posisi.

Koil dipandu ke posisi yang benar dan melewati ke peralatan roll membentuk

3. Roll-Molding M/C:

Kerangka utama mesin dilas secara terpisah dan dinding luar dihubungkan dengan sekrup setelah diblasing pada permukaan.

Roller Material adalah kualitas tinggi No.45 baja tempa, dengan prosesi yang dikendalikan secara digital.

Poros rol ditata dengan mesin penggiling dua kali untuk memastikan presisi produk akhir.

Roller dilapisi dengan krom keras dengan ketebalan 0,05 mm di permukaan setelah diproses dengan mesin alat yang tepat.

4. Pemotongan Pos Hidraulik

Fungsi: tindakan pemotongan dikendalikan oleh PLC. Mesin utama secara otomatis berhenti dan pemotongan akan terjadi. Setelah pemotongan, mesin utama akan secara otomatis memulai.

Sumber daya listrik: stasiun hidrolik;

Kerangka: kerangka baja las;

Saklar stroke: saklar fotoelektrik tanpa kontak;

Memotong setelah membentuk: memotong lembaran setelah membentuk gulungan ke panjang yang diperlukan;

Pengukuran panjang: pengukuran panjang otomatis

5Stasiun hidraulik:

Setelah mengisi minyak hidrolik ke dalam tangki minyak hidrolik, pompa menggerakkan mesin pemotong untuk memulai pekerjaan pemotongan.

Peralatan pemadam kebakaran: Sistem ini mencakup satu set tangki hidrolik, satu set pompa minyak hidrolik, dua pipa hidrolik, dan dua set katup elektromagnetik.

Mengadopsi komponen sistem hidrolik merek atas untuk memastikan stabilitas dan umur, menghindari kebocoran.

Memberi daya awal ke pemotong melalui tangki minyak tertutup.
