76.2-127mm Disesuaikan Cz Purlin Mesin Untuk Bagian Baja

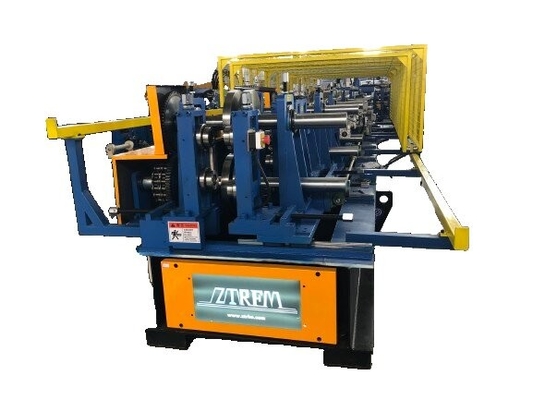

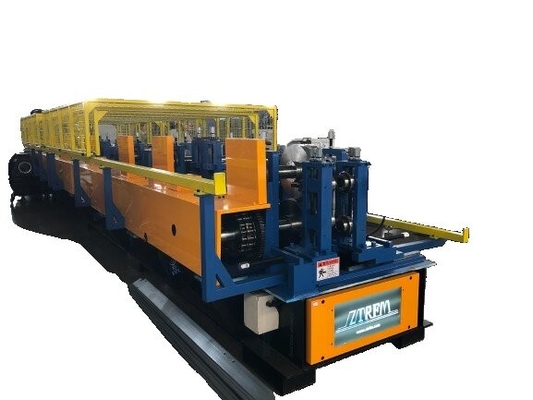

76.2-127mm CZPurlin Roll Forming Machine

Dalam bidang konstruksi dan manufaktur, baja CZ semakin banyak digunakan, dan mesin baja Cangzhou Zhongtuo CZ dengan kinerja dan teknologinya yang luar biasa,telah menjadi pilihan dipercaya dari banyak perusahaan.

Mesin baja CZ yang diproduksi oleh Cangzhou Zhongtuo menggunakan teknologi lentur dingin. Melalui beberapa kompresi roller yang tepat, secara bertahap memproses strip baja menjadi bentuk baja CZ yang diinginkan.Selama proses ini, setiap proses kompresi roller dirancang ketat dan dikalibrasi untuk memastikan presisi kontrol tinggi dari ukuran dan bentuk baja CZ.Teknologi pembentuk yang canggih memastikan bahwa bentuk cross-section baja rapi dan permukaan datar tinggiIni secara efektif meningkatkan kualitas dan penampilan produk,dan dapat memenuhi persyaratan ketat bangunan standar tinggi dan proyek industri untuk kualitas bagian baja.

Parameter dasar bahan baku dan produk

Jadwal 1.C, tabel ukuran bagian baja

Jadwal 2.Z, tabel ukuran bagian baja

Ukuran profil Z ((inci)	Ukuran profil Z (mm)	Ketebalan (Inci)	Ketebalan ((mm)	Panjang profil Z ((m)	Kecepatan (m/menit)
4 x 1,5 x 0.75	101.6 x 38.1 x 19.05	0.0598	1.51	6m	35
4 x 1,5 x 0.75	101.6 x 38.1 x 19.05	0.0747	1.9	6m	35
4 x 1,5 x 0.75	101.6 x 38.1 x 19.05	0.1046	2.66	6m	30
4 x 1,5 x 0.75	101.6 x 38.1 x 19.05	0.1345	3.5	6m	25
4 x 2,0 x 0.75	101.6 x 50.8 x 19.05	0.0598	1.51	6m	35
4 x 2,0 x 0.75	101.6 x 50.8 x 19.05	0.0747	1.9	6m	35
4 x 2,0 x 0.75	101.6 x 50.8 x 19.05	0.1046	2.66	6m	30
4 x 2,0 x 0.75	101.6 x 50.8 x 19.05	0.1345	3.5	6m	25
5 x 2,0 x 0.75	127 kali 50,8 kali 19.05	0.0598	1.51	6m	30
5 x 2,0 x 0.75	127 kali 50,8 kali 19.05	0.0747	1.9	6m	30
5 x 2,0 x 0.75	127 kali 50,8 kali 19.05	0.1046	2.66	6m	25
5 x 2,0 x 0.75	127 kali 50,8 kali 19.05	0.1345	3.5	6m	20

一,Mesin hidraulik 10 ton dengan troli
1.	Bantalan		10t
2.	Menginstal diameter dalam kumparan		508mm
3.	Poros dari coder terbuka diperketat		Peregangan hidraulik, rentang peregangan 480-530mm
4.	Lebar volume maksimum		Max 300mm
5.	Lengan tekanan		Lengan tekanan pneumatik, untuk memastikan bahwa bahan rolling tidak longgar
6.	Mendukung		Dengan dukungan
7.	Kepala sekop dan kalibrasi		Dilengkapi dengan kepala sekop dan leveling, tambahkan kopling feed, setelah pelepasan kopling

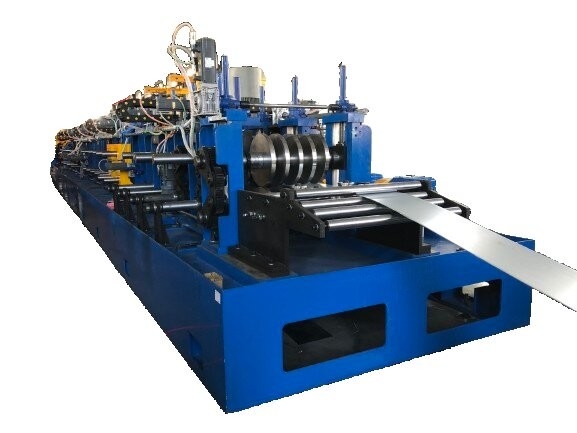

二,Membentuk inang
1.	Pengiriman bahan dan kalibrasi		Bahan pakan: roller pakan dan roller panduan
			Gulung datar: tiga atas dan empat, total 7 gulung datar.
2.	Membentuk		Basis peralatan: pengelasan pelat baja
			Struktur mesin utama peralatan: busur peringatan besi cor, model 140
			Tutup dan kacang bantalan: dilapisi krom
			Baris yang terbentuk: 16 baris
			Bahan rol: Cr 12, CNC machining setelah perawatan panas hingga HRC 58-60, fine turning
			Bahan poros: 40 Cr
			Diameter sumbu: 70 / 95mm
			Modus transmisi: gearbox
			Kecepatan: sekitar 20-40m / min
			Motor utama: 30 kw * 2 set, motor konversi frekuensi AC Siemens
			Reduktor: Seri K
			Kekuatan motor penyesuaian ukuran: 2*1.5kw+2.2kw, Siemens servo motor V90
			Pengaturan celah rol dengan ketebalan yang berbeda: 8 * 0,75kw (sesuai dengan desain yang sebenarnya)
			Tepat: memastikan kualitas produk jadi

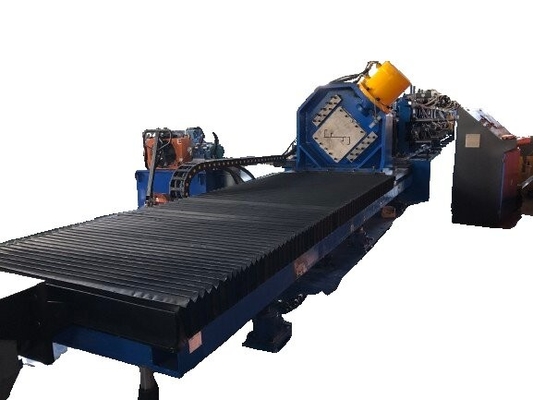

			Pemotongan hidrolik: tracking shear, torsi 45 derajat, tidak ada limbah, satu model, sepasang pisau
			Bahan mati potong: Cr12 mov
			Sistem pendinginan: sistem pelumasan pendinginan air, dengan tangki air dan pompa, tambahkan layar filter di tangki air untuk mencegah limbah air memasuki tangki air dan membakar pompa
			Tegangan: 460V, 60 hz, 3ph, (sesuai dengan kebutuhan pelanggan)
三Sistem hidraulik
1.	Pola kerja			Pemotongan hidraulik
2.	Kekuatan			11 kw, udara dingin
3.	Katup elektromagnetik			Ward
四Sistem kontrol PLC
1.	Merek PLC			Merek Siemens
2.	Merek layar sentuh			Merek Siemens
3.	Transformator frekuensi			Merek Siemens
4.	Counter			OMRON
5.	peralatan tegangan rendah			Oleh Siemens atau Schneider
6.	Bahasa operasi			Cina dan Inggris (dukungan untuk kustomisasi bahasa lain)
7.	Kabin kontrol			Kabinet listrik, konsol operasi
8.	Fungsi			Anda dapat mengatur jumlah pesanan, mengubah panjang dan panjang dan peralatan lainnya. Mudah dioperasikan, dengan colokan penerbangan nyaman bagi pelanggan untuk menginstal. Plus remote gateway.
五,Tumpuk otomatis
1.	Panjang bahan	Yang terpanjang adalah 6 meter
2.	Jumlah	1 set
3.	Arah	Panjang, seperti yang ditunjukkan pada gambar
4.	Fungsi	1. Pengisian otomatis dan palletisasi 2Setelah satu batch kecil selesai, bungkus sekali dengan pita nilon, dan kemudian pindah ke stasiun lain. Setelah beberapa batch kecil selesai, maka buatlah bundel besar dengan pita baja.Kau harus mengemasnya dua kali.!(Hanya untuk Tipe C)
六Aksesoris
Tidak, tidak.	Nama				Jumlah
1	Saklar batas overtravel				2 set
2	Tabung hidraulik				1 set
3	Relay listrik				2 set
4	Lemari alat				1 set
