Mesin Sigma Purlins

Sigma Purlins Machine dirancang untuk membuat purline sigma dalam batch sepenuhnya secara otomatis. Sementara itu dapat digunakan untuk membuat C purline, U purline juga.Sistem sigma purlin telah dikembangkan bersama-sama selama bertahun-tahunSistem ini dirancang terutama untuk digunakan, di atap, sebagai dukungan lembaran sekunder.

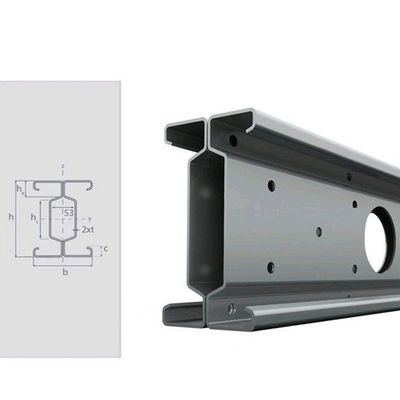

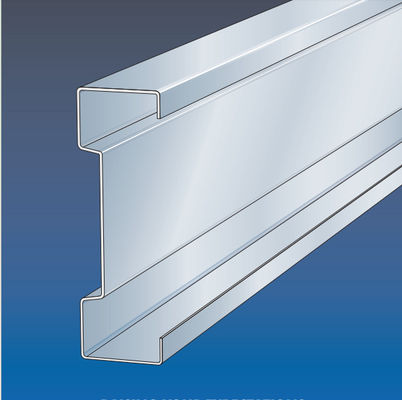

Profil Sigma diproduksi dengan gulung dingin yang membentuk baja galvanis terendam panas, kelas S450, dengan tegangan output minimum 450N/mm2.Di sini kami mengembangkan satu mesin rolling membentuk untuk membuat profil seperti dengan beberapa tusukan.

Rentang di atas tidak dapat dibuat oleh satu rentang, karena rentang ketebalan terlalu besar, biasanya ketebalan 1,5 sampai 4,0 mm, atau 3,5 mm yang akan lebih baik.

Mesin Sigma Purlins

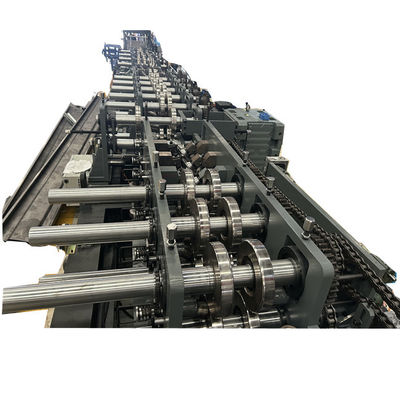

Informasi dasar: NLT-400 Mesin Sigma Purlins

Nama Peralatan: Peralatan roll forming NLT-400 input komputer transformasi digital+transformasi tombol listrik

Model peralatan: NLT-400

Versi cerdas servo motor: total dayaPenggerak 68KW

Sbuang air kecil:30 meter per menit, kecepatan komprehensif 12 meter per menit hingga 15 meter per menit (tergantung pada jumlah lubang yang dibor);

1. C lebar (80 ~ 350 mm), lebar Z (120 ~ 350 mm) dapat diubah secara bebas;

2. tepi kecil (8-20mm) dan tepi kecil ≤ 0,8 * (tinggi pinggang -20);

3. Tinggi pinggang (30-100) mm dan tinggi pinggang ≤ 0,95 * (lebar bawah - tepi kecil -30);

4Ketebalan lempeng yang dapat diatur t (1,0 ~ 3,5) mm;

Panjang dan akurasi posisi lubang ± 1 mm

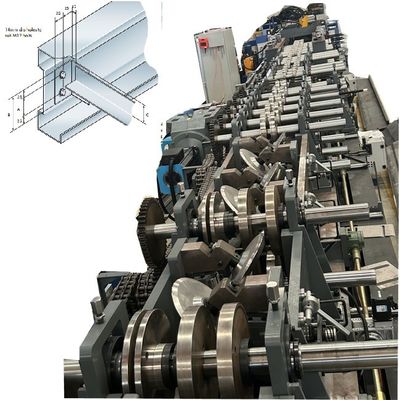

Membuka → Memasukkan bahan ke mesin →Perataan→penumbukan dan pre-shearing→pembentukan gulung→Produk yang menerima tabel

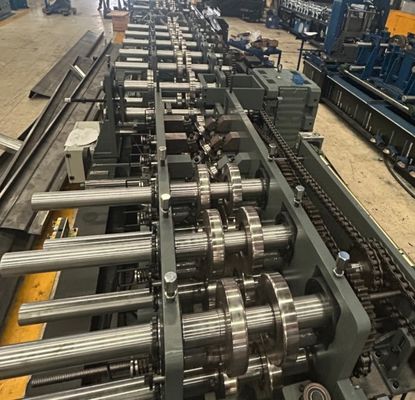

Stasiun roller 8 pertama adalah untuk tulang rusuk Sigma lebar diatur sesuai dengan perubahan lebar bagian bawah.

Diameter poros:Φ90 mm padat

Rantai baris ganda untuk transmisi + dukungan ujung poros

Bahan poros:

40 Cr Pengolahan CNC HRC28-32

Kecepatan pembentukan:maksimal15m/menit

Tegangan: 380V/60HZ/3P (sesuai permintaan)

Cara transmisi:

Rantai ganda + dukungan ujung poros

Berubah ukuran:Secara otomatisdengan PLC

C dan Z perubahan purling: Dengan manual

Bahan gulung: Cr12, lubang dalam yang diproses dengan presisi setelah pengolahan panas vakum

Teknologi pengolahan: CNC machining diikuti dengan perawatan panas sampai HRC58-60, precision machining

Bahan poros: 40Cr (diameter 90/diameter 75)

Teknologi pengolahan: pengolahan penekan dan tempering HRC28-32 setelah pengolahan CNC dan kemudian pemotong halus dan galvanisasi.

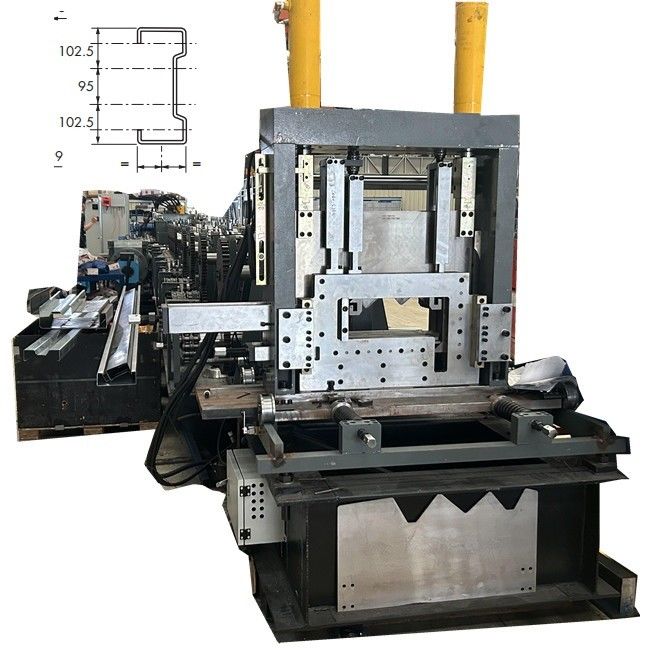

Adapun bagian pemotong dari Sigma Purline Machine:

Kami telah membuat ukuran yang jelas ukuran lebar menandai untuk mudah untuk pengaturan.

Aplikasi Sigma Purline:

Jika Anda ingin tahu lebih banyak tentang mesin ini, silakan hubungi kami kapan saja.
