Girboks mesin purlin C dan Z tugas berat 350 C

                                              Tipe gearbox mesin purlin C dan Z tugas berat 350

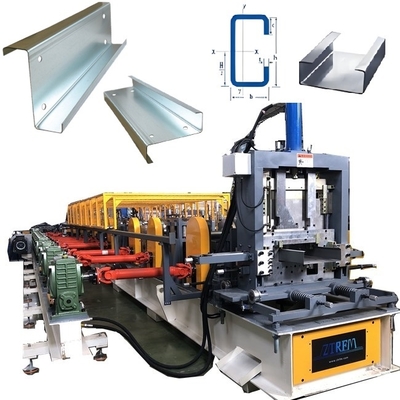

Tipe gearbox mesin purlin C dan Z tugas berat 350 dirancang untuk membuat purlin C, purlin Z dalam batch sepenuhnya otomatis. Mesin mode ini mendukung rentang ukuran purlin C dan purlin Z berikut.

1. Lebar C (80~350) mm, lebar Z (120~350mm) dapat diubah secara bebas;

2. Tepi kecil (8-20mm) dan tepi kecil ≤ 0,8 * (tinggi pinggang -20);

3. Tinggi pinggang (30-100) mm dan tinggi pinggang ≤ 0,95 * (lebar bawah - tepi kecil -30);

Ketebalan pelat yang dapat disesuaikan t (1.0~3.5) mm;

Material yang didukung: Q195, Q235, Q345B baja strip canai panas atau baja strip galvanis canai panas

Mesin ini dapat mendukung jenis pelubangan berikut: Dan juga kami dapat merancang mesin sesuai dengan profil gambar Anda

Tipe gearbox mesin purlin C dan Z tugas berat 350

Tipe gearbox mesin purlin C dan Z tugas berat 350

Karena ketebalan material hingga 3,5mm, kami mendesainnya seperti tipe berikut:

1. Untuk bagian pengumpanan koil, Poros pemandu umpan+roda pemandu

• Meratakan tiga, turun empat, dan dua kabel timah, pengerasan inti padat penuh dan perlakuan panas temper, dan pelapisan listrik setelah pemesinan presisi.
• Stasiun rol utama 23 (salah satunya adalah grup rol yang dapat disesuaikan secara arbitrer dengan tinggi pinggang 87-95 derajat)
• Transmisi+penopang ujung poros: tipe gearbox independen.
• Dilengkapi dengan 12 set modul pertukaran CZ, sakelar dapat diselesaikan dengan memutar 180 derajat, dan rel pemandu linier dapat diubah
• Perangkat rol busur anti cekung
• Batang kompresi, batang lurus, batang lurus
• Empat set unit pelurus untuk penggunaan ganda CZ

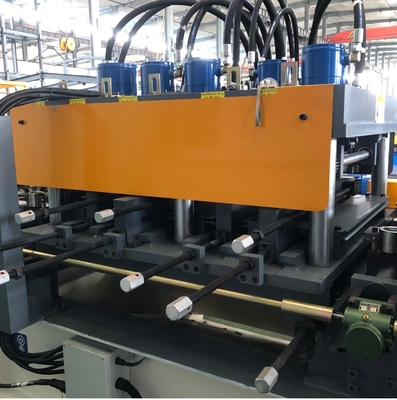

P1: bagian perataan dan pengumpanan koil:

Ini adalah kontrol motor servo untuk perubahan lebar dan penyesuaian rol perataan.

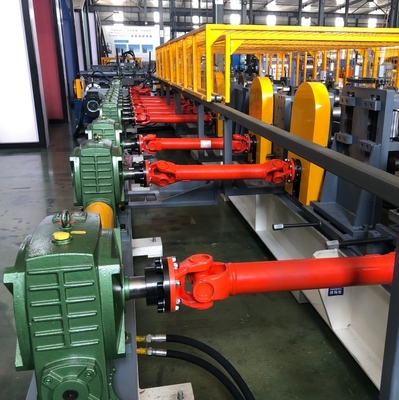

P2 Transmisi; gearbox: Saat bekerja, gearbox kebisingan kecil dan daya besar, kecepatan lebih cepat dan lebih tahan lama.

P3: rol dan desain: material rol D2, dirancang oleh rol pita, rol samping, pembentukan

P4: geser kuat: Saat menggeser cepat dan mudah disesuaikan.

Jika Anda membutuhkan mesin yang sama, silakan hubungi kami kapan saja.
