Aluminium Alloy PIR Insulated Great Wall Panel Rolling Forming Machine

Panel dinding besar terisolasi piran paduan aluminiumMesin Rolling Forming

AluminiumaLoy PIRakuPanel Tembok Besar yang terisolasi adalah semacampanel sandwich sisi eksterior untuk solusi tercepat dan paling murah kami untuk penutup dinding eksternal untuk bangunan industri, gudang, dan penyimpanan,juga penutup dinding bangunan, kantor atau rumah, dll. Karakteristik utamanya adalah estetika yang spektakuler, karena sekrup yang digunakan untuk fiksasinya benar-benar tidak terlihat.

Ini memiliki fitur berikut:

Itu cDengan desain linier yang khas, terinspirasi oleh Tembok Besar Inggris yang ikonik, panel ini memiliki desain linear yang unik.,memberikan solusi yang mencolok secara visual dan kuat untuk proyek-proyek yang menuntut daya tarik estetika yang unggul dan integritas struktural.

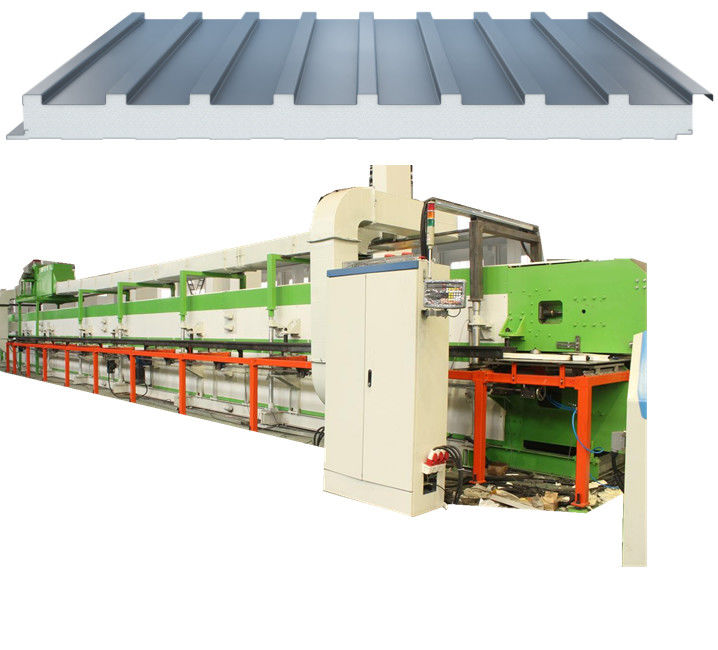

Panel dinding besar aluminium yang ideal untuk atap dan dinding di paviliun luar ruangan, matahari kamar, dan kanopi, yang menawarkan isolasi panas yang efektif, waterproofing, dan perlindungan matahari. Ambil profil gambar berikut:

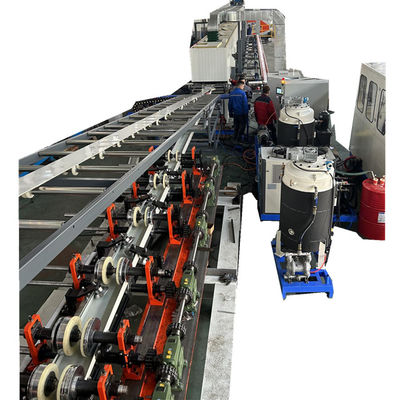

Panel dinding besar terisolasi piran paduan aluminiumMesin Rolling Forming:

Garis produksi terdiri dari elemen berikut::

Aku.Mantan peran utama

Mesin unwinding hidraulik 5 ton dengan 2 set troli

1250 Great Wall Plate Forming Machine (Upper/Lower Plate) 2 set

II. Perangkat pemanas

Sistem perlindungan pemanasan udara panas 1 set

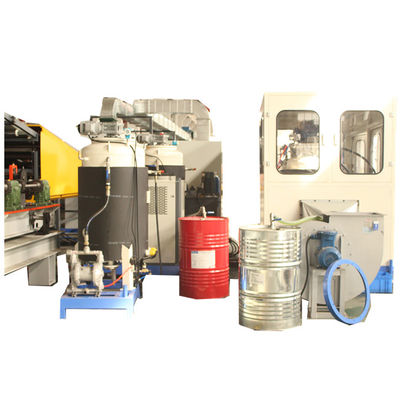

III. Mesin busa tekanan tinggi

Mesin busa tekanan tinggi 2 komponen 1 set

Perangkat menyapu terjemahan 1 set

IV. Mesin laminasi jalur ganda

Mesin laminasi plat rantai baja 24M 1 set

Perangkat angkat sekrup 1 set

Perangkat blok sisi (satu ketebalan) 1 set

V. Mesin pemotong gergaji pita

Mesin pemotong gergaji pita 1 set

1 set sabuk pengangkut cepat

1 set sistem kontrol elektronik

Parameter teknis utama dari Panel dinding besar terisolasi piran paduan aluminiumMesin Rolling Forming

Spesifikasi papan produksi: Lebar 1250

Ketebalan 30 mm

Adatizepanjang

Bahan panel: pelat baja warna

Bahan inti: poliuretan keras

Densitas: 40 ~ 60kg/m3

Kecepatan jalur produksi: 6~8m/menit (0~50Hz regulasi kecepatan frekuensi variabel)

Panjang konveyor laminasi jalur ganda: 24m (panjang efektif 24m)

Suhu maksimum sirkulasi udara panas: 60 °C

Dimensi jalur produksi (panjang x lebar x tinggi): sekitar 90m (L) x 6m (W) x 6m (H)

Kekuatan total: sekitar 160kw

◆Mesin pembuatan panel pembentuk:

Unit cetakan terdiri dari dua mesin cetak, yaitu pelat depan dan pelat belakang. Pelanggan juga dapat menyesuaikan beberapa unit cetak untuk memenuhi kebutuhan produksi.

Spesifikasi kumparan aluminium: lebar 1250mm, ketebalan 0,3-0,5mm

Proses cetakan: 30 proses

Diameter poros rol: ø 80

Kecepatan terbentuk maksimum: 10m/menit

Kekuatan: 7.5kw AC

Regulasi kecepatan tanpa langkah frekuensi variabel

Perangkat pemanas Pr

Untuk memenuhi persyaratan proses, papan perlu dipanaskan sebelum penyemprotan cairan.°C, yang terkait dengan parameter proses seperti rasio bahan baku cair dan kecepatan busa.Pemanasan bisa diatur dengan memanaskan permukaan pelat baja melalui tabung pemanas,

Pemanasan sebelumnya mengatur sejumlah tabung pemanas listrik yang dapat dikelompokkan dan dikendalikan secara terpisah

Suhu: 50 derajat (diatur)

Kontrol suhu: kontrol diri layar digital

Suhu pelat baja: Secara umum suhu prapanas permukaan pelat adalah 25-35°C, (ditentukan oleh persyaratan ujung basah)

Kekuatan pemanasan: 32kw

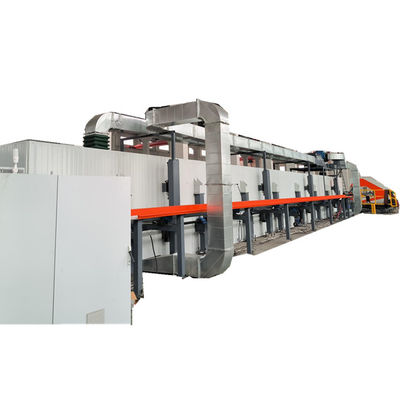

Conveyor laminasi jalur ganda

Satu konveyor crawler atas dan bawah.

Panjang jalur: 24m

Panjang jalur: 24m

Lebar busa yang dapat disesuaikan: 900mm

Panjang pelat rantai rel: 1200mm

Lebar pelat rantai rel: 220mm

Bahan pelat rantai rel: 16MN

Ketebalan pelat rantai rel: ketebalan total 60 mm

Ketinggian pembukaan jalur atas: 200 mm

Tinggi permukaan kerja jalur bawah: 1200mm

Bahan rel panduan: GCr15, kekerasan permukaan HRC58-62 °

Kecepatan yang dapat disesuaikan: 3-10m/menit

Tekanan bantalan: 0,6bar/cm2

Kekuatan konveyor: 5.5kw × 2, frekuensi variabel regulasi kecepatan stepless

Angkat spiral: 24 buah

Diameter sekrup Φ 70mm

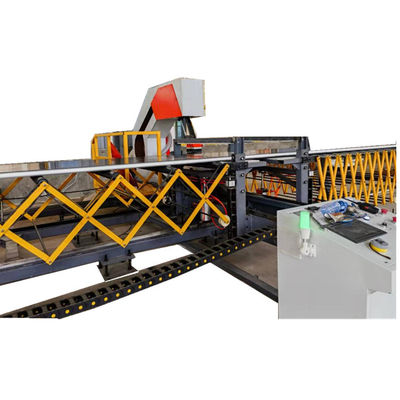

Pelacakan otomatisdan pemotonganmesin

Mesin ini terdiri dari dasar, mekanisme bergerak longitudinal, mesin pemotong, dan vacuum cleaner.dan disinkronkan dengan gerakan longitudinal mesin laminasi melalui motor, reduksi, dan penggerak sekrup, dan dengan cepat kembali ke posisi aslinya setelah menyelesaikan pemotongan lembaran logam.

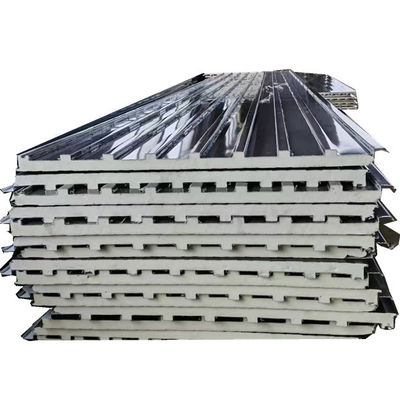

Sekarang mari kita periksa produk jadi dan efek tumpang tindih:

Jika Anda perlu informasi lebih lanjut, silakan hubungi kami kapan saja.
