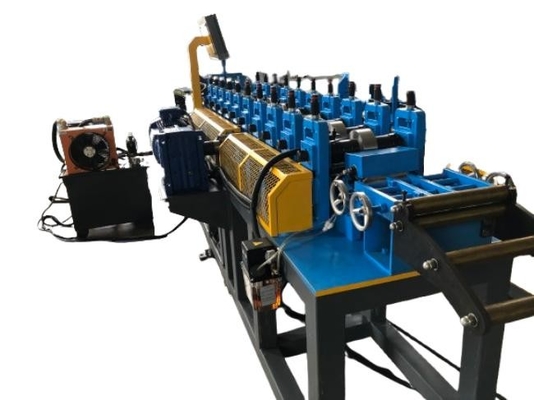

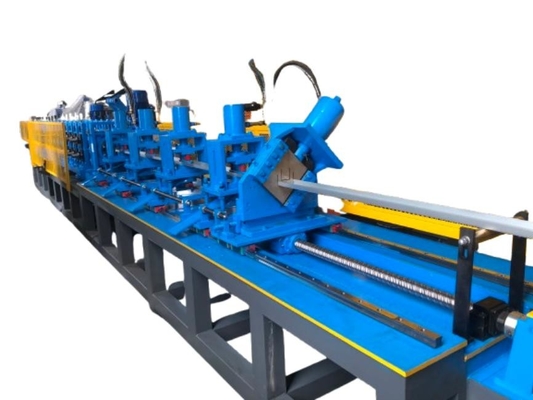

Slot Stud dan Track Roll Forming Machine
Ada banyak ukuran dan banyak lubang reguler untuk baki kabel, jadi bagaimana mengubah ukuran dan bagaimana untuk menusuk lubang adalah masalah utama ketika produsen merancang mesin
Saat ini, semakin banyak mengadopsi untuk un-coil, perangkat pra-leveling independen, servo feed dalam perangkat, pencetak dengan mati punching yang berbeda, roll mantan, berhenti untuk memotong atau terbang memotong perangkat,tidak ada rack listrik atau stacker pneumatik, Sistem kontrol PLC sebagai jalur lengkap untuk meningkatkan kecepatan produksi
Berikut adalah satu gambar profil dan produk jadi:
Profil gambar pelanggan:
Slot track &Stud dan track:
Dengan tulang rusuk membuat dan mencuci rol:
Apa itu jalur berlubang?
ZTRFM Slotted Track adalah sistem industri yang disukai untuk mencapai defleksi kepala dinding dan ketahanan api untuk dinding interior dan eksterior.Ini telah memenuhi persyaratan gerak dan bersepeda ANSI/UL 2079 dan UL Klasifikasi untuk 1, 2, 3, dan 4 jam rating tahan api dalam kepala dinding sistem gabungan yang dipelihara api.
Jalur berlubangjalurFitur dan aplikasi:
- Sistem defleksi yang ditandai dengan api
- UL Diklasifikasikan dalam lebih dari 80 sistem yang disetujui dengan tingkat kebakaran
- Standard Slotted Track memungkinkan hingga 11⁄2 ̊ dari gerakan vertikal
- Bentuk khusus dan ukuran slot tersedia
- Lebar dan ketebalan khusus tersedia
- Perekat positif disediakan untuk kekuatan dinding
- Mengasap kepala dinding dan ekstensi lantai atau gerakan kompresi
- Terintegrasi dengan sistem dinding tradisional
- Pemasangan yang mudah mengurangi biaya tenaga kerja
Bahan / Spesifikasi Produk
Produk non-struktural (Drywall):
- 18-30 mil: 33 ksi
- 25EQ: 50 ksi
- 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645
Produk rangka struktural:
- 33-43 mil: 33ksi
- 33EQS, 43EQS: 57 ksi
- 54-127 mil: 50 ksi............ASTM A1003/A653, C955
Spesifikasi Lapisan
Produk non-struktural (Drywall):
- 25EQ, 20EQ, 30EQD, 18-30 mil: G40............ASTM A1003/A653, C645
Produk rangka struktural:
- 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955
Catatan: Hubungi ZTRFM untuk ketebalan lapisan yang lebih berat.
Manfaat
· Berat yang lebih ringan berarti biaya yang lebih rendah: Karena kami menggunakan baja yang lebih sedikit untuk membuatnya, rel rel Steel adalah solusi yang hemat biaya untuk kebutuhan sistem kepala dinding.
· U.L. Fire Rated: Dengan kode yang disetujui rating api hingga 2 jam, Anda dapat mempercayai Steeler slotted track untuk sistem kepala dinding Anda.
· Menghemat uang dalam jangka panjang: Kami menggunakan lapisan seng penuh untuk sangat meminimalkan pembentukan karat, yang berarti dinding Anda akan bertahan lebih lama.dan tahan lebih baik terhadap tindakan alam bila dibandingkan dengan kayu bingkai.
· Dapatkan Kredit LEED: Karena tingkat kandungan daur ulang dalam gulungan yang kami gunakan, stud baja kami dianggap sebagai produk hijau.
Slot Stud dan Track Roll Forming Machine
Deskripsi/Rincian Parameter Teknis dari jalur lengkap:
- 2 Ton Hidrolik Un-Coiler dengan perangkat pra-leveling
Rotasi kumparan penggerak bermotor, kontrol berhenti / mulai otomatis, 2,2KW
Kapasitas beban = 2 ton
Lebar kumparan: 200mm
Diameter dalaman gulungan: Φ510±30mm

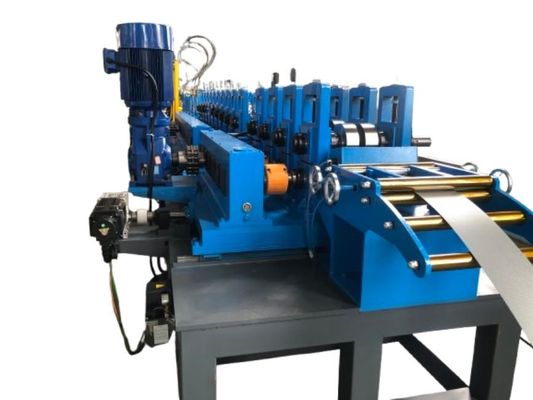

- Perangkat pra-leveling independen
Untuk bahan gauge berat
Didorong dan diratakan dengan motor
- Perangkat pelumasan profesional
Dilengkapi antara pengumpan rol dan pers
Servo motor: YASKAWA, 1.8KW atau sesuai pesanan
Kapasitas: 80/110 ton atau sesuai dengan persyaratan rinci
Merek Cina: YANGLI

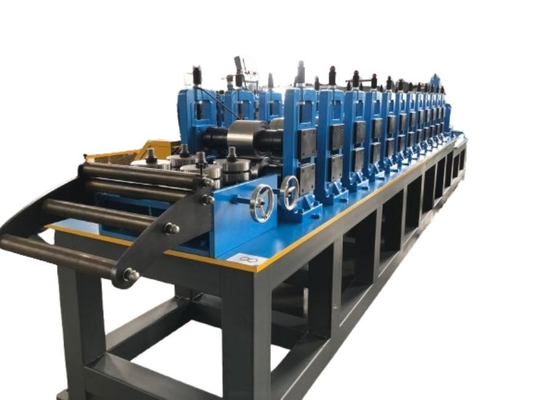

18 tahap untuk membentuk
Roller yang terbuat dari Cr12, pengolahan panas
Poros Diameter=ф75mm, presisi mesin
Motor utama = 11KW, kontrol kecepatan frekuensi
Kecepatan garis maksimum dari mantan roll:Kira-kira 12-15m/menit

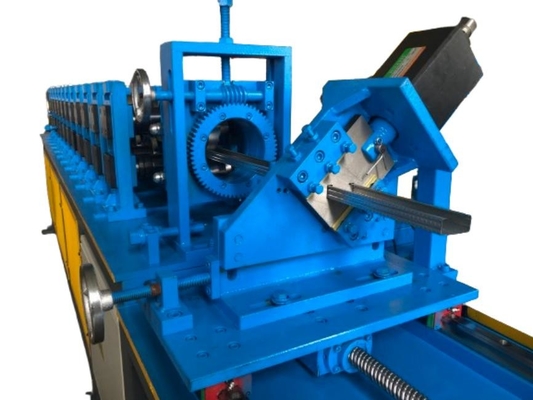

- Perangkat pemotong hidraulik
Potongan terbang
Setelah dipotong, ada limbah bahan 8mm
PLC merek Siemens dan layar sentuh, Inverter merek Schneider, encoder Omron
