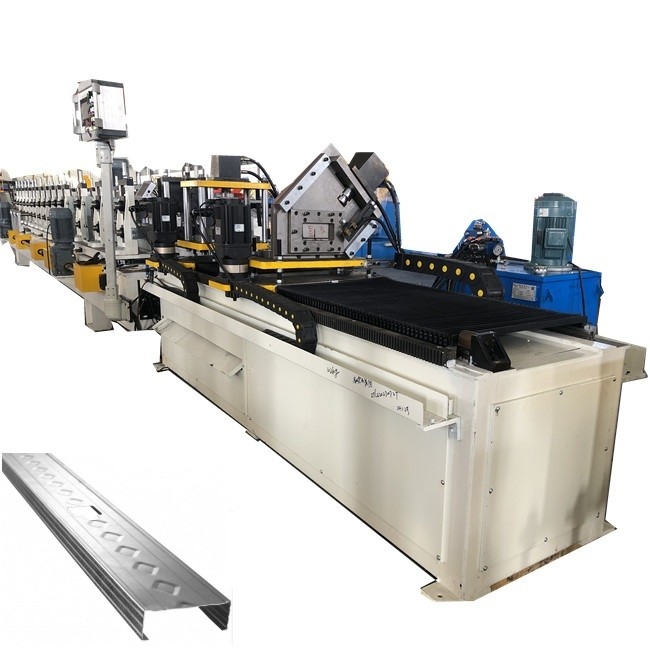

Mesin Pembentuk Rolling High Speed Seismic Drift Track

Otomatis kecepatan tinggi mesin penggulung jalur drift seismik

C Stud & U Track Roll Forming Machine, 100% dibuat di Cina,is to fully produce automatically the production of C Stud and U Tack with options for punching holes and embossing customer logos their main advantages are stable operation with a strong body frame and customized designs.

Bingkai logam termasuk saluran bulu, saluran membawa, studs, rel, sudut dinding, dan saluran bingkai utama yang digunakan dalam langit-langit gips kisi tersembunyi dari struktur ringan.Dua bingkai yang paling umum digunakan adalah logam U Track, digunakan sebagai rangka horizontal partisi stud,bersama dengan stud vertikal ((C Studs).

Kuat, ringan, mudah dipasang, dan tersedia dalam berbagai ukuran,metal studs dan saluran menyediakan untuk ideal dan biaya yang efektif dinding dan langit-langit aplikasi ketika digunakan dengan beberapa lapisan papan gipsum.

Berikut adalah satu gambar profil dan produk jadi:

Apa jalur drift seismik?

ZTRFM Seismic Drift Track (D) memungkinkan gerakan lateral dari struktur bangunan utama, sementara masih mengakomodasi defleksi kepala dinding dan peringkat kebakaran untuk dinding interior dan eksterior.Seismic Drift Track dilengkapi dengan sisipan logam yang diekstrusi yang membantu dalam koneksi trek ke struktur utama.

Perbedaan produk:

SLT - Jalur kaki berlubang standar

SLT Slotted Deflection Track memungkinkan untuk pemasangan positif dari stud ke

trek atas melalui slot yang dirancang untuk mengakomodasi gerakan vertikal dari

struktur utama, sesuai dengan Bagian 713.2 dari IBC.

SLT dirancang untuk memungkinkan gerakan vertikal total 1 1⁄2 " (+/- 3⁄4").

Dimensi

Bagian kaki (flanges) adalah 2 1⁄2 "panjang dan memiliki 1 1⁄2"

panjang dengan 1⁄4 "luas slot vertikal terpisah setiap 1" di sepanjang panjang

dari anggota.

Detail Jalur Kaki Slotted Standar (SLT)

Spesifikasi

SDLT - SLOTTED Deep Leg Track

SDLT Slotted Deep Leg Track memungkinkan untuk pemasangan positif dari stud ke

trek atas melalui slot yang dirancang untuk mengakomodasi gerakan vertikal dari

struktur utama, sesuai dengan Bagian 713.2 dari IBC.

SDLT dirancang untuk memungkinkan gerakan vertikal total 2 " (+/- 1").

Dimensi

Bagian kaki (flanges) adalah 3 1⁄4 "panjang dan memiliki 2" panjang oleh

1⁄4 " lebar lubang vertikal terpisah setiap 1" di sepanjang panjang anggota.

Detail Jalur Kaki dalam yang berlubang (SDLT)

Spesifikasi

D - Jalur Drift Seismik

Seismic Drift Track (D) memungkinkan gerakan lateral dari bangunan utama

struktur, sementara masih mengakomodasi kepala-of-wall defleksi dan rating api untuk interior

Seismic Drift Track dilengkapi dengan sisipan logam yang diekstrusi

Bantuan pada koneksi jalur ke struktur utama.

Dimensi

Bagian kaki (flange) adalah 2 1⁄2 "panjang dan memiliki 1 1⁄2" panjang oleh 1⁄4 "

lubang vertikal lebar yang terpisah setiap 1 "di sepanjang panjang anggota.

Jalur Drift Seismik (D)

Tampilan Bagian Rincian Masukkan Drift

DD - Deep Leg Seismic Drift Track

Deep Leg Seismic Drift Track (DD) memungkinkan gerakan lateral dari

struktur bangunan, sementara masih menampung defleksi kepala dinding dan rating kebakaran

Deep Leg Seismic Drift Track dilengkapi dengan

insert logam yang diekstrusi yang membantu dalam koneksi rel ke struktur utama.

Dimensi

Bagian kaki (flanges) adalah 3 1⁄4 "panjang dan memiliki 2" panjang dengan 1⁄4 "lebar

slot vertikal yang terpisah setiap 1 "di sepanjang panjang anggota.

Deep Leg Seismic Drift Track (DD)

Tampilan Bagian Rincian Masukkan Drift

Sistem Shaftwall I-Stud

UL Nomor desain sistem sendi kepala dinding

SJalur drift eismicFitur dan aplikasi:

1.Sistem defleksi yang ditandai dengan api

2.UL Diklasifikasikan dalam lebih dari 80 sistem yang disetujui untuk tingkat kebakaran

3.Standar Slotted Track memungkinkan hingga 1 1⁄2 ̊ gerakan vertikal

4.Bentuk khusus dan ukuran slot tersedia

5Luas dan ketebalan khusus tersedia

6.Pengikat positif disediakan untuk kekuatan dinding

7.Absorbs kepala dinding dan lantai ekstensi atau kompresi gerakan

8.Integrasi dengan sistem dinding tradisional

9.Pasangannya mudah mengurangi biaya tenaga kerja

Bahan / Spesifikasi Produk:

Produk non-struktural (Drywall):

• 18-30 mil: 33 ksi
• 25EQ: 50 ksi
• 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645

Produk rangka struktural:

• 33-43 mil: 33ksi
• 33EQS, 43EQS: 57 ksi
• 54-127 mil: 50 ksi............ASTM A1003/A653, C955

Spesifikasi Lapisan

Produk non-struktural (Drywall):

• 25EQ, 20EQ, 30EQD, 18-30 mil: G40............ASTM A1003/A653, C645

Produk rangka struktural:

• 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955

Catatan: Hubungi ZTREM untuk ketebalan lapisan yang lebih berat.

Otomatis kecepatan tinggi mesin penggulung jalur drift seismik

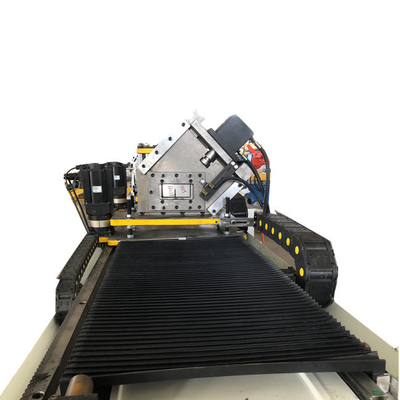

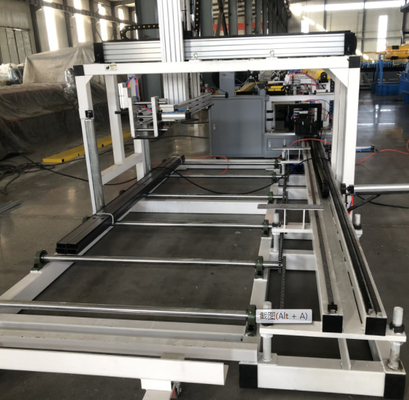

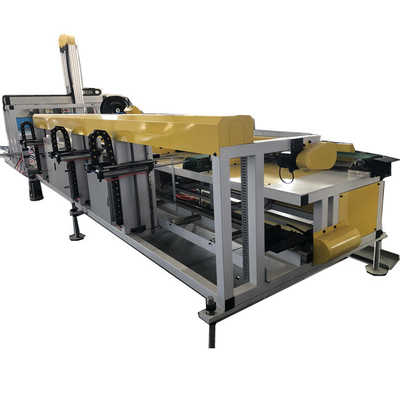

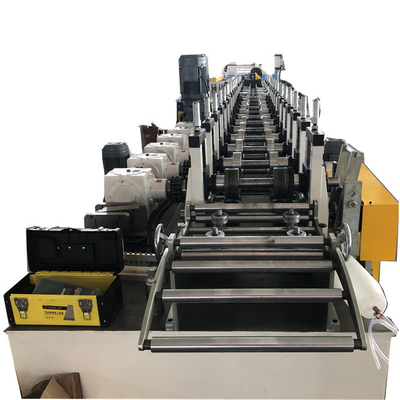

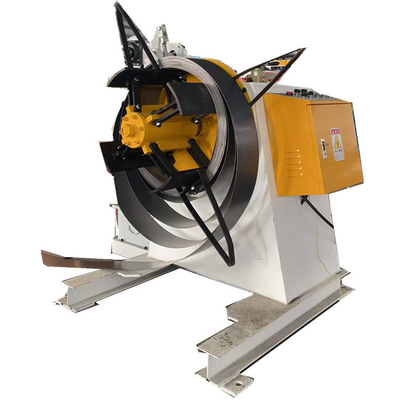

Aliran kerja: 3 ton double head decoiler --cage loop--> 80 ton YangLi mesin punching- cage loop --main rolling forming machine-stud dan trek punching--> convey table dan stacker.

Karakteristik kinerja:

1Fuselage las pelat baja kaku dan presisi stabil.

2.Kering atau basah jenis pneumatik gesekan kopling rem, tindakan yang sensitif dan dapat diandalkan.

3.Gang besar, precision gear shaft grinding, mesin alat berjalan kebisingan rendah

4.Slider blok enam sisi guide rail, dengan alat keseimbangan pneumatik, operasi yang lancar, akurasi yang tepat.

5Mengadopsi perangkat perlindungan overload hidrolik untuk melindungi pers dan cetakan secara efektif.

6.Lini produksi stamping otomatis tunggal atau multi-mesin dapat dibentuk dengan menggunakan PLC untuk mengontrol perangkat pakan otomatis.

7Selain kecepatan konstan, ada dua jenis pilihan stroke kecepatan stepless, yang lebih cocok untuk persyaratan proses stamping bagian dan meningkatkan efisiensi produksi.
