Mesin penggambar gulung lantai logam komposit
Komposit logam lantai decking rolling forming machine dirancang untuk membuat logam decking sheet dalam batch sepenuhnya otomatis.Profil komposit trapezoidal dan re-entry 80mm yang dikombinasikan dengan kemampuan rentang panjangProfil gabungan memungkinkan pemasangan layanan yang mudah, dengan kemampuan peregangan trapezoidal.
Berikut adalah beberapa desain populer untuk referensi Anda:

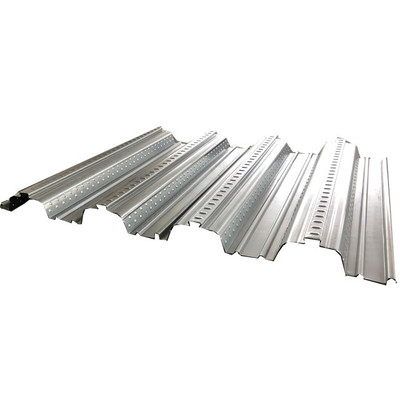

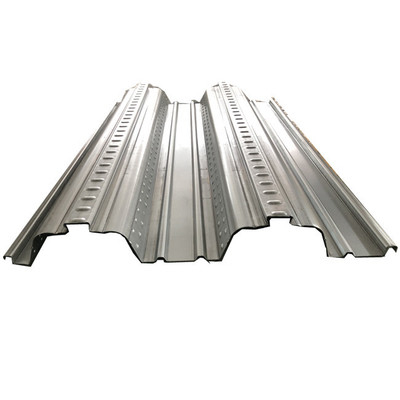

Mereka berbeda dalam ketinggian dan jenis embossing, sehingga data tersebut dapat disesuaikan sesuai dengan lebar kumparan input dan persyaratan pelanggan.Berikut adalah beberapa gambar dek dengan profil tunggal dan tumpang tindih untuk referensi Anda:

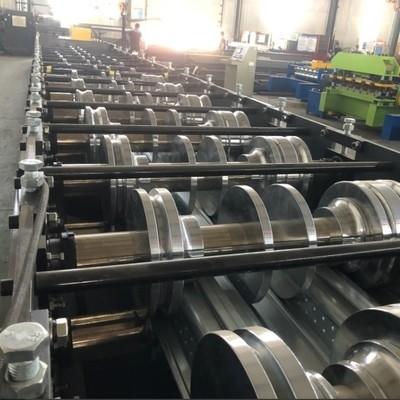

Mesin penggambar gulung lantai logam komposit
Desain bingkai: menjaga permukaan pelat cetakan halus dan tidak mudah ditandai saat dicetak.
Panjang bagian utama: sekitar 25000 х1650 х1500
Berat bagian utama: 15300kg
Tegangan: Sesuaikan
Roller fixer: plat tengah dengan ketebalan 28 mm
Bingkai: 400 H baja las
Mode drive: rantai ganda dengan penyesuai rantai untuk kehilangan dan ketat derajat.
Bahan rol:Gcr15, plating krom permukaan keras.
Bahan poros: baja 45# dan penyesuaian kekerasan.
Diameter poros: φ 90mm gulung embossing sekitar 120mm.
Jumlah rol: 36 rol
Daya utama: 15*2kw

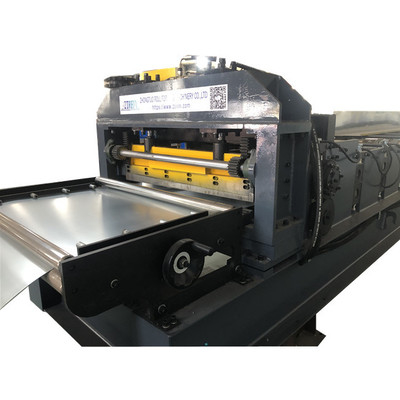

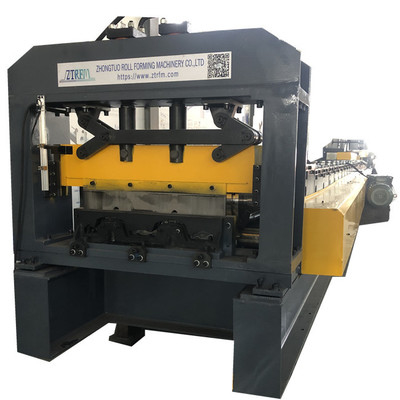

Mekanisme Pemotongan
Fitur:Memastikan stabilitas,keakuratan dan kecepatan pemotongan
Fungsi: Pemotongan otomatis yang dikendalikan oleh PLC
Ini mengadopsi drive hidrolik dan lokasi otomatis untuk memutuskan dimensi dan memotong produk target.
Bahan pisau:Cr12 mati
Sumber daya listrik: daya hidrolik
Komponen: Ini berisi satu set pisau, satu tangki hidrolik dan satu mesin pemotong.

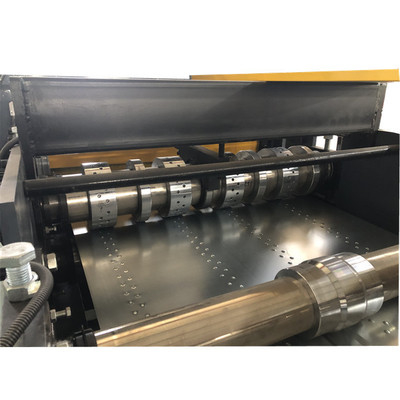

Anda dapat memilih untuk menambahkan sebelum mencukur atau tidak. Jika Anda ingin menambahkan, Anda dapat memotong pada panjang apapun dan mengurangi pemborosan kumparan di mesin.
Profil lantai logam ini tidak mudah dibuat, karena membutuhkan banyak rol sisi untuk membentuk ekor merpati.
Tentang efek tumpang tindih.
| Artikel |
Rincian parameter |
| Bahan pengolahan |
GI dan PPGI |
| Ketebalan material |
0.25-0.8mm |
| Kerangka mesin |
Baja 360 # H, Mengadopsi pengelasan garis diagonal, pengukuran instrumen leveling untuk memastikan bingkai akhir adalah presisi tinggi |
| Panel siding mesin |
| jenis pelat |
Jenis pilar (opsional) |
| |
|
| Ketebalan lempeng: 20 mm |
Ketebalan pilar: 30 mm |
| Lukisan:lukisan normal |
Lukisan:Krom |
|
| Stasiun pembentukan |
20-38 stasiun (menurut profil) |
| Mesin pengguling |
Baja tempa kelas tinggi No. 45,dilapisi krom keras dengan ketebalan 0,05mm
Cara pengolahan: memotong - pengeboran - CNC lating - pemadam - CNC lating - krom |
| Poros mesin |
φ80-90mm baja high guard No.45 setelah diproses, |
| Mesin spacer |
CNC lating dalam presisi tinggi |
| Bantalan mesin |
China Haerbin bearing atau SKF bearing internasional (opsional) |
| Sistem penggerak |
Rantai 2 inci atau kotak gigi (opsional) |
| Daya mesin |
15kw-22kw ((sesuai dengan profil) |
| Kecepatan kerja mesin |
8-12m/menit atau 10-30m/menit (opsional) |
| Tipe penyesuaian mesin |
Setelah pemasangan mesin, kita akan mengujinya sendiri, bandingkan dengan gambar profil, perbedaan dikendalikan dalam 0.5mm |
Pemotongan
| Jenis |
tipe bantalan geser |
| Bahan pisau |
Cr12mov pemadam dan penggilingan |
| Pengolahan frame |
Seluruh bingkai bawah digiling untuk presisi tinggi |
| Pengolahan pisau |
kawat-elektrod pemotongan, tapi balde atas tidak bisa lurus. ini adalah teknologi |
| Bekerja |
Jenis hidraulik |
Stacker
| Jenis |
Manual |
Mobil(opsional) |
| Panjang |
1.5m-2m |
6m atau 12m |
PLC
| Artikel utama |
Rincian parameter |
| PLC |
Delta ((standar) atau sesuai permintaan Anda |
| Inverter |
Merek Cina (standar) atau sesuai permintaan Anda |
| Layar sentuh |
Mcgs (standar) atau sesuai permintaan Anda |
| Encoder |
Merek Cina (standar) atau sesuai permintaan Anda |
| Tegangan/HZ/Fase |
380v/50-60hz/3fase |
Pompa hidraulik
| Artikel Utama |
Rincian parameter |
| Motor |
3kw merek Cina atau sesuai permintaan Anda |
| Pompa |
Merek Cina atau sesuai permintaan Anda |
| Katup solenoid |
Merek Cina atau sesuai permintaan Anda |
| Sistem pendingin |
Kipas pendingin |
Lantai Galvanized Steel Decking Panel Roll Forming Machine Sistem Kontrol PLC
Komponen mesin
| Tidak, tidak. |
Nama |
Qty |
| 1. |
De-coiler |
1 set |
| 2. |
Mesin pembentuk gulung |
1 set |
| 3. |
Perangkat pemotong hidraulik |
1 set |
| 4. |
Kotak Kontrol PLC |
1 set |
| 5. |
Pompa hidraulik |
1 set |
| 6. |
Tabel output |
1 set |
