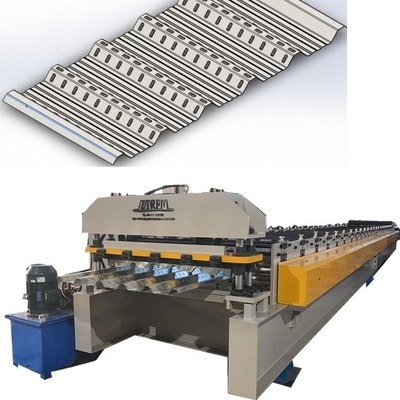

STeel Form Deck Profil Rolling Forming Mesin
Mesin rolling forming profil panel baja dirancang untuk membuat berbagai jenis profil panel baja dalam batch sepenuhnya secara otomatis.,meja makan, peralatan panduan, sistem roll forming, sistem pasca pemotongan (electric 0 hydraulic), sistem kontrol dan stasiun hidrolik.
Berbagai baja terbentuk dingin, dari bentuk bagian, dengan terbuka, semi tertutup dan tertutup, produk utama mesin roll membentuk adalah baja saluran terbentuk dingin, baja sudut, baja bagian Z,baja bergelombang yang dibentuk dingin, pipa, tabung persegi, tabung persegi panjang, berbentuk tabung las, pintu penutup bergulir dan sebagainya.dan panjang dapat diatur secara fleksibel sesuai kebutuhanProses produksi juga dapat disesuaikan dengan pukulan, sehingga memenuhi kebutuhan yang berbeda.

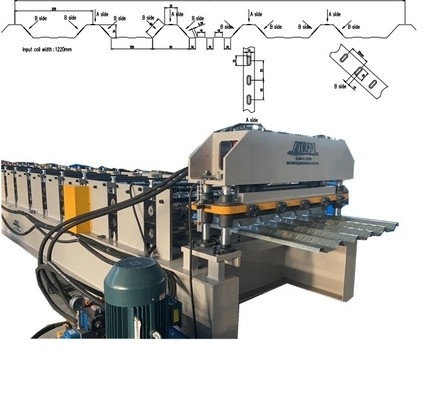

Di sini saya akan mengambil profil panel baja acak untuk atap misalnya untuk menunjukkan mesin bagaimana itu dirancang.

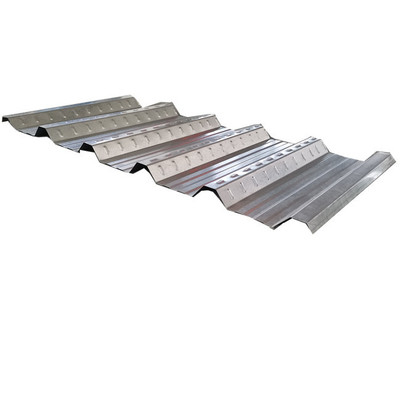

Untuk jenis profil panel baja kebanyakan kita gunakan untuk panel dinding atap dek atau lainnya.
Pre-dicat AZ coated coils memiliki kekuatan Yield berkisar dari 340 MPa hingga 700 MPa dan ketebalan berkisar dari 0,5 hingga 1,0MM
Proses produksi

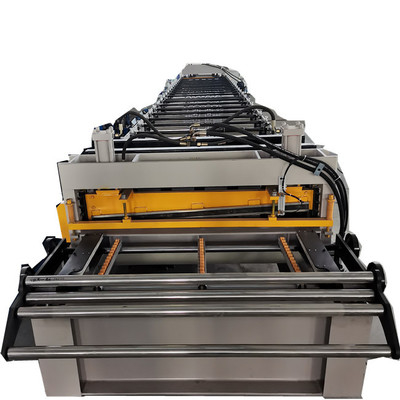

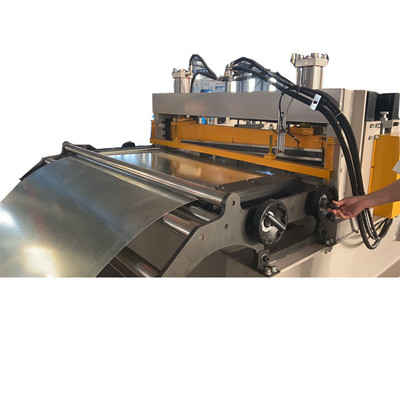

Uncoiling→ Feeding→hydraulic pre-cutter →Roll forming → Auto shearing → meja penerima
STeel Form Deck Profil Rolling Forming Mesin
Komponen utama (daftar kemasan)
| Daftar kemasan komponen mesin |
| Tidak, tidak. |
Nama |
Satuan |
Jumlah |
Perhatikan |
| 1 |
7T decoiler hidrolik |
set |
1 |
Otomatis |
| 2 |
Bentuk roll utama dengan pemotongan hidraulik dengan embossing logam |
set |
1 |
Penggerak rantai |
| 3 |
Stasiun kontrol PLC |
set |
1 |
Merek Delta |
| 4 |
Pompa minyak hidrolik |
set |
1 |
Dengan sistem pendingin |
| 5 |
Tabel pengumpulan produk |
set |
1 |
Manual/3 m panjang |
Decoiler hidraulik 10 ton dengan mobil pemuatan
B. Ia mengadopsi silinder minyak hidrolik untuk membuat decoiler dapat diperluas dan sesuai dengan diameter dalam kumparan.
C. Motor menggerakkan gulungan berjalan dan dapat melakukan maju dan mundur berjalan serta melakukan decoiling dengan ketegangan.
D. Inti dapat memastikan rentang memperluas φ450 diameter dalaman gulungan.
Kapasitas tangki: 10 ton
Lebar kumparan maksimum: 1250 mm
Kecepatan makan: 0-20 m/menit (bisa disesuaikan)
Kekuatan motor hidrolik: 5,5 kw
Motor pengatur kecepatan frekuensi: 7,5 kW
Struktur: pengelasan oleh pelat baja dan batang profil.

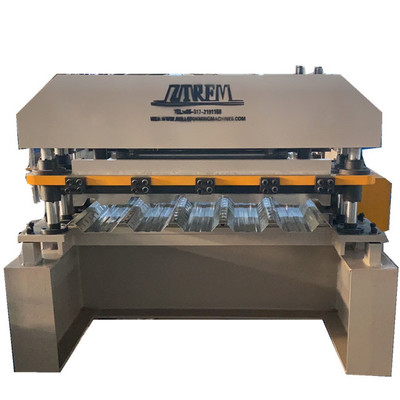

Rincian lebih lanjut tentang mesin rolling profil panel baja:
Kecepatan pembentuk:0-20m/menit
Cara transmisi:Satu sisi adalah oleh 1 inci rantai ganda
Sisi lain memiliki gigi untuk membantu mengemudi
Motor utama:Total 37KW (18.5KW*2 motor) Lichao, merek terkenal Cina
Kami juga dapat membuat lebih banyak jenis mesin rolling decking logam membentuk misalnya:
9/16 "Deck Bentuk Baja
7/8 " HD Steel Form Deck
1′′ Steel Form Deck
15/16 "Deck Bentuk Baja
1.5′′ Steel Form Deck
Dek Bentuk Tipe S
