Jenis B Metal Roof Deck Rolling Forming Machine dengan rasio kekuatan-ke-berat tinggi

Jenis B Metal Roof Deck Rolling Forming Machine

Profil B Deck adalah dek atap struktural setebal 1,5 inci yang menyediakan beban vertikal dan kapasitas pemotongan diafragma.Sarang lebar membuat profil substrat struktural yang ideal untuk mendukung sistem atap seragam yang diterapkan di atas dekProfil tipe B biasanya digunakan untuk kondisi rentang 10 kaki atau kurang.

B-Deck adalah bagian dek atap tulang rusuk lebar dan 1 1⁄2 ̊ yang menyediakan permukaan pendukung untuk berbagai jenis bahan atap.Hal ini digunakan sebagai anggota struktural sekunder untuk menyediakan distribusi kekuatan lateral untuk strukturLebar penutup standar adalah 36 ′′ dengan finish galvanis atau cat utama.

Wtopi adalah jenisBatap Dek?

Dek B adalah dek atap yang paling umum digunakan untuk proyek-proyek konstruksi baru.Dibandingkan dengan dek atap tipe A dan dek atap tipe FSeperti halnya semua produk baja, semakin ringan bagian atap, semakin ekonomis.Dan karena dek atap Tipe B dapat membawa beban yang lebih tinggi pada rentang yang lebih panjang daripada A dek dan F dekHasilnya, jarak dukungan yang lebih besar menghasilkan lebih sedikit dukungan dan lebih banyak penghematan bagi pemilik bangunan.

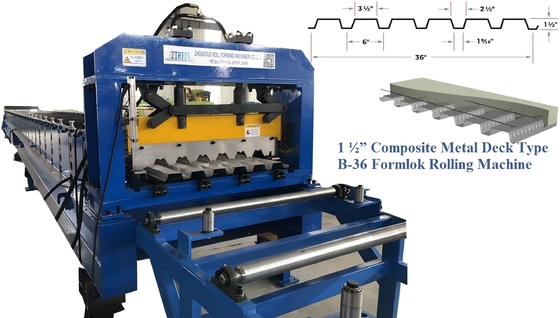

Ini adalah satu standar B dek untuk referensi Anda:

Seperti yang disebutkan sebelumnya, dek Tipe B adalah dek atap yang paling umum digunakan untuk proyek konstruksi baru.Dek atap tipe B memiliki rasio kekuatan/berat yang lebih tinggiKarena dukungan baja dapat ditempatkan lebih jauh dengan dek Tipe B, pemilik bangunan dapat menghemat uang dengan membeli lebih sedikit dukungan

Dek tipe B adalah dek atap dengan tulang rusuk lebar yang ideal untuk berbagai aplikasi

proses kerja dari mesin pembentuk lantai decking Galvanized

Decoiler bentuk gunting menerima produk akhir

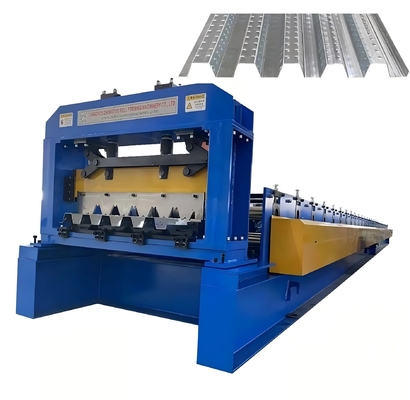

Jenis B Metal Roof Deck Rolling Forming Machine

Parameter teknis utama dari mesin penggulung atap dek B:

1) Struktur:Baja 500H dilas dengan pelat tengah 25mm

2) Daya utama: 30 kW Motor Siemens

3) Stasiun pembentukan:36 stasiun

4) Cara mengemudi:1.0′′ dual row chain drive

5) Diameter poros:80mm

6) Kecepatan rolling maksimum: 12-15m/min

7) Ketebalan: 0,5-1,5 mm baja galvanis atau p lembaran dicat ulang,G550Mpa

8) lebar bahan: sesuai permintaan

9) Bahan roller:dipoli dan dilapisi dengan krom, permukaan dengan 0,05mm

10) Bahan cetakan pisau:Cr12, dimatikan 58-62°C

11) Cara pemotongan:pemotongan cetakan hidraulik (berhenti untuk memotong)

12) Toleransi pemotongan panjang: +/-1,0mm

13) Tekanan hidraulik: 16Mpa

14) Daya hidrolik:5.5kw

15) Sistem Kontrol Komputer:PLC kontrol dari Taiwan

16) Omron encoder mengukur panjang,dibuat di Jepang

17) Kebutuhan listrik:380V,50Hz,3Ph

Perangkat pemakanan

1.Ada 2 rol pada perangkat pakan, yang dapat diputar untuk mengurangi gesekan pakan dan menghindari goresan pada permukaan bahan.

2.Touch rol stainless dapat membuat bahan masuk ke mesin dengan lancar dan mencegah goresan pada permukaan material.

3Dengan roda tangan untuk menyesuaikan lebar makan, membuat makan lebih akurat.

Perangkat pembentuk gulung

Untuk poros dan rol, biasanya ZHONGTUO menggunakan poros yang sangat kuat dan rol diameter besar dengan gigi di dalam, untuk membuat kecepatan yang lebih tinggi dan efek rolling yang lebih baik.

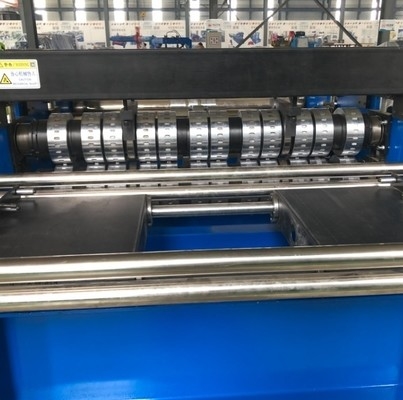

Rol mesin pembentuk lantai galvanis

Dibandingkan dengan rol biasa, model rol baru ini memadamkan dua kali dan memperpanjang waktu perawatan panas. Lebih lanjut, itu setara dengan spacer tanpa jahitan berkrom 2-3mm.

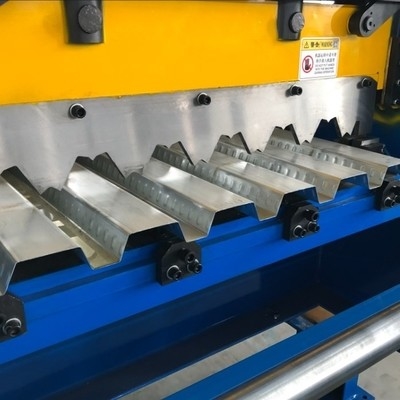

Bagian penggunting mesin pembentuk lantai galvanis

Ini Galvanized Floor Decking forming machine mengadopsi teknologi terbaru.

Anda dapat menemukan pada gambar berikut: pisau ini didukung oleh empat pilar.

Selain itu, kita memperbaiki sisi dalam pilar untuk minimum gesekan untuk memperpanjang umur 3-5 tahun.

pisau diletakkan di atas balok bukannya diikat langsung pada balok.

Biasanya pisau diikat pada balok dengan sekrup, sehingga lubang sekrup menahan tekanan penuh dan kekuatan balik.

Dalam mesin pembentuk lantai galvanis baru ini, balok akan berbagi lebih banyak tekanan dan kekuatan mundur.

jadi akan lebih stabil dan umurnya akan diperpanjang sekitar 3-5 tahun.

Sistem kontrol PLC

PLC merek:Delta (Taiwan) PLC, dan transduser dan layar sentuh

● Merek pengkode: Omron

● Komponen listrik:Schneider

●Bahasa operasi:Inggris dan Cina ((atau sesuai permintaan) Anda dapat mengatur pesanan pada bagian ini,mengubah panjang produk dan kuantitas,itu adalah

Sangat mudah dioperasikan, dan ada colokan penerbangan untuk membuatnya jauh lebih mudah untuk memasang mesin saat tiba.

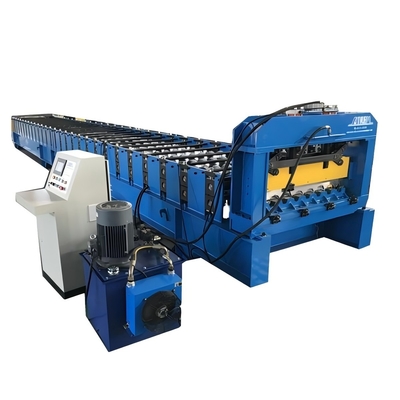

Stasiun hidraulik

● Motor stasiun hidrolik: 5,5 KW

● Minyak hidrolik:46# minyak hidrolik

● Komponen utama:Termasuk satu set tangki hidrolik, satu set

pompa minyak hidrolik, dua pipa hidrolik. dan satu dari katup elektromagnetisme
