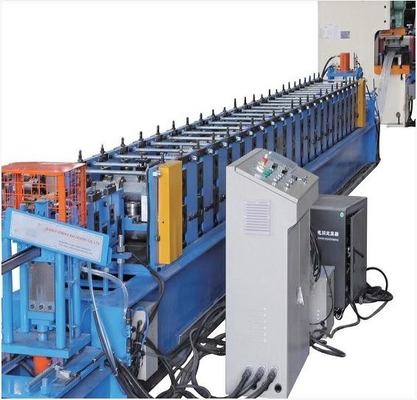

Strut Channel Roll Forming Machine 4 In 1 Untuk Amerika Serikat

Strut Channel Roll Forming Machine 4 In 1 Untuk Amerika Serikat

Strut Channel adalah baja standar yang dibentuk roll dingin yang digunakan dalam industri listrik atau konstruksi untuk dukungan struktural.roll dibentuk menjadi bagian saluran terbuka dengan bibir untuk memberikan kekakuan tambahan. Ukuran saluran strut dasar adalah: 41*41. 21*21, dan juga beberapa bentuk yang disesuaikan.

Mesin pembentuk gulungan saluran strut adalah peralatan yang kuat dan serbaguna yang mampu memenuhi kebutuhan produksi saluran strut dalam sistem pemasangan fotovoltaik surya.Ini menawarkan fitur seperti presisi tinggi, umur panjang, kemudahan operasi, dan menyediakan berbagai fitur opsional dan pilihan kustomisasi.

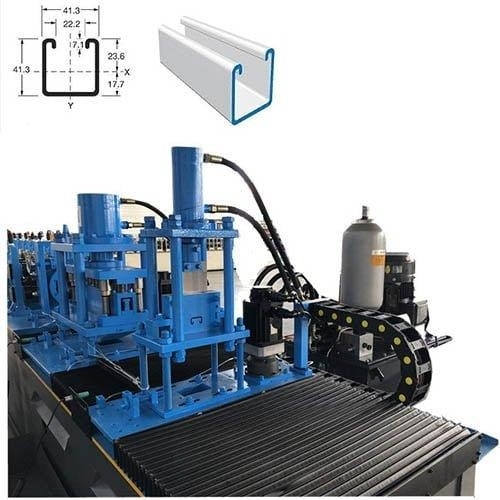

Gambar Profil

Sampel Tampilkan

Aliran Kerja

Strut Channel Roll Forming Machine 4 In 1 Untuk Amerika Serikat

Keuntungan Peralatan

1.Lini produksi menggunakan mesin perforasi kecepatan tinggi dan cetakan bahan Skd11, sehingga memastikan bahwa 12 meter papan dapat ditusuk dalam satu menit.

2Garis produksi dapat menghasilkan empat profil tinggi yang berbeda, sehingga mencapai produksi multi-spesifikasi dan lebih sedikit ruang lantai.

3Untuk mengurangi deformasi incision, perangkat pasca pemotongan dari peralatan ini mengadopsi metode pemotongan dari bawah ke atas.

Bahan dari Strut Channel Roll Forming Machine 4 In 1 Untuk Amerika Serikat ((Luxury Type)

1Ketebalan material: 2,0-2,5 mm

2Bahan yang berlaku:GI/GL/PosMAC

3.Kekuatan output material: 235-390Mpa

4.Lebar makanan: Sekitar 98-179mm

Pengantar untuk dekomposisi mesin

1.5T-600 Uncoiler Hidraulik

Kontrol hidraulik lubang dalaman dari kontraksi rol baja dan menghentikan

Max. Lebar pakan: 600 mm

Diameter dalaman kumparan: 508 ± 30mm, diameter luar: 1500mm

Kapasitas maksimum: 5 ton, motor: 3KW, pengaturan kecepatan konversi frekuensi

Motor pompa minyak: 3KW

Meningkatkan daya pemasangan otomatis dan perangkat penutupan otomatis

Perangkat lengan tekanan cairan

2. Perangkat leveling

3 atas, 4 bawah, dan 7 rol penggaris.

Dengan rel panduan pakan, kerangka utama dilas dengan baja H450.

Porosnya terbuat dari baja 45 #, yang panas dan panas, dan kromium keras.

Diameter = φ90 mm, pemrosesan presisi.

Daya listrik: 3 kW.

3.Perangkat Servo Feeding

4.63T Yangli Cylinder Punching Machine

Punch kecepatan tinggi 63 ton dilengkapi dengan satu set model punching sebelum roll membentuk.

Punch memiliki penutup keamanan di semua sisi dan pintu di satu sisi.

Dikendalikan oleh sistem PLC.

Motor makan lebih akurat dengan motor servo, kekuatan motor servo adalah 3KW.

5.Cetakan Pencetakan

6.Perangkat pra pemotongan hidrolik

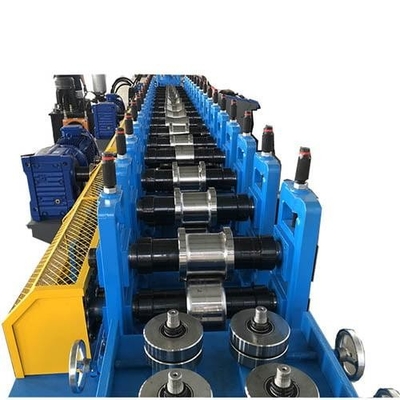

7. Roll Forming Mill

Dengan rel panduan pakan, kerangka utama dilas dengan baja H400.

Ketebalan dinding samping: Q235 T18mm;

Stang dasi: ф22 galvanis

Roda bergulir menggunakan baja bantalan GCR15 (= baja EN31) pemrosesan presisi, permukaan adalah kromium keras, 0,04 mm tebal, dan permukaan perawatan cermin (hidup lebih lama, karat lebih kuat);

Porosnya terbuat dari baja 45 #, dipadamkan dan dipanaskan, dilapisi krom keras.

Diameter = 80 mm, pemrosesan presisi.

Gerak dan gerakan rantai sekitar 22 langkah untuk membentuk.

Motor utama (merek Poli Lai) = 15kW, pengaturan kecepatan frekuensi.

8.Sistem pendingin

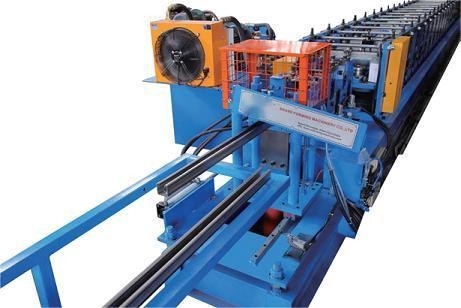

9Perangkat pemotong tiang hidrolik

Pos untuk memotong, berhenti untuk memotong, desain pemotongan dua bagian tanpa makan

Motor hidraulik: 5,5 kW

Bahan alat pemotong: CR12Mov (= SKD11, memiliki setidaknya satu juta waktu pemotongan), pengolahan panas hingga HRC58-62 derajat

Kekuatan pemotongan disediakan oleh stasiun hidrolik independen tuan rumah

10.Stasiun hidrolik

11Sistem kontrol PLC

Kontrol kuantitas dan panjang pemotongan secara otomatis

Masukkan data produksi (serangkaian produksi, jumlah potongan produksi, panjang produksi, dll.) pada layar sentuh,

Mengakhiri produksi secara otomatis.

Kombinasi: PLC, inverter, layar sentuh, encoder, dll.

12.Exit Rack

Tidak ada motivasi, dua unit, roda bergulir di atasnya, mudah dipindahkan
