Unistrut Roll Forming Machine
Sebagian besar bahan baki kabel adalah baja pra-galvanis, baja bergulir panas dan bergulir dingin, baja tahan karat.,41*41, 41*62,41*82.
Kami adalah produsen profesional membuat C saluran, unistrut, panel surya berdiri. seismik stabilisator berdiri roll membentuk mesin. jenis mesin ini dapat membuat berbagai ukuran,Flange saluran c dapat disesuaikan dengan mode manual atau otomatis berdasarkan kebutuhan pelanggan . modus pemotongan dapat mengikuti memotong gergaji atau pemotongan hidrolik sesuai dengan kebutuhan Anda. jenis garis ini juga memiliki sistem tusukan, beberapa pelanggan menggunakan sistem tusukan hidrolik,Beberapa pelanggan menggunakan pers tinju, dan beberapa pelanggan membuat saluran C tanpa tusukan, setelah membentuk saluran C produk akhir, kemudian menggunakan mesin tusukan lain untuk tusukan ke lubang yang dapat meningkatkan kapasitas produksi.Sangat mudah untuk mengoperasikan dan menjalankan mesin.
Berikut adalah satu gambar profil dan produk jadi:
Profil
Tata letak
Pengumpan otomatis ((3T) → perataan → penumbukan → mesin roll forming → re-forming → memotong gergaji → output
Unistrut Roll Forming Machine
Data utama
1.Rentang lebar pakan bahan:/
2.Bentang ketebalan baja strip:1.5--2.5mm
3Tekstur baja strip:Baja karbon yang digulung panas/baja karbon yang digulung dingin
4.Kecepatan kerja: 15-20m/menit
5.Min panjang benda kerja:2000 mm
6Toleransi tegak lurus: 1,5 mm / 1500 mm
7Toleransi sudut dari benda kerja ≤±1,5/1000mm
8Panjang tetap dari benda kerja: 10m±1,5mm
9. Langkah rol: 28 langkah
Spesifikasi teknologi bagian utama

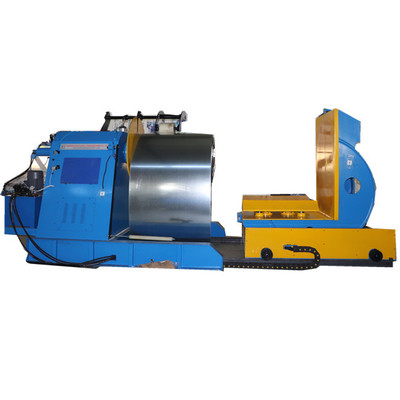

1. 3T Pengumpan hidraulik otomatis
A. Diameter dalaman kumparan baja:φ508mm;
B.Rentang diameter dalam Harmomegathus: ф480-520 mm;
C. Diameter maksimum kumparan baja:φ1000mm; Kapasitas beban:≤3T
D. Cara ekspansi:3T hidraulik otomatis
Mesin leveling
A.Roller kerja: 7 roller mesin leveling
B. Ciri-ciri struktur:Kekuatan rol penggaris dan kekasaran permukaan sifat mekanik meningkat setelah pengerasan dan tempering dan finishing krom.Ini termasuk roll pinch dan roll leveling, pinch roll dapat diatur secara terpisah, leveling up roller mengadopsi struktur besar, menetapkan dua titik penyesuaian di depan dan belakang untuk membentuk sudut miring tertentu,bisa dengan mudah meningkatkan kualitas leveling. Ada sepasang guide flat roll dan dua pasang guide vertical roll di sisi makan mesin leveling, guide vertical roll dapat berpusat bergerak.
Fungsi: Punching dapat memenuhi semua ukuran lubang punching dari gambar.
Bahan cetakan:Material cetakan cetakan adalah SKH51 atau DC53, melalui pemalsuan dan penggilingan presisi HRC58-62.
Data utama:
Kecepatan pukulan: 80s / waktu pukulan.
Ketebalan bahan: ∼2,5mm
Kapasitas: 80T

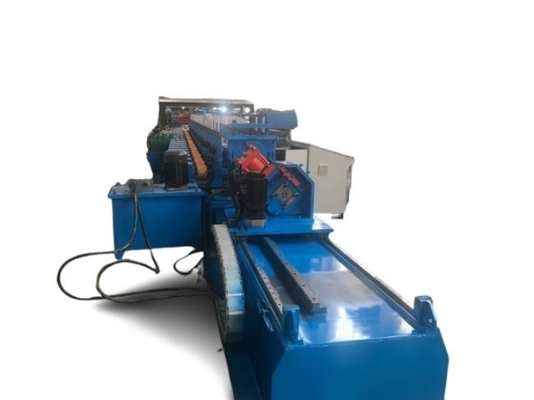

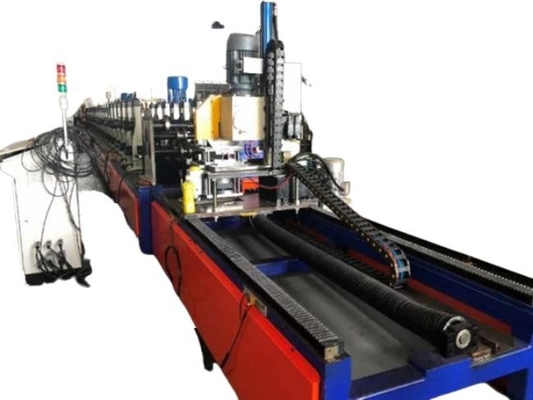

Mesin pembentuk gulung
Data utama
1.Kekuatan mesin: 22KWx2
2.Roller QTY:28 kelompok ((Termasuk 1 penggilingan gigi)
3.Kecepatan kerja 15-20m/menit
4. Bahan rol:CR12MoV HRC58-62
5.Jenis penggerak:struktur kolom dengan penggerak gearbox
6.Diameter poros utama: ¢90mm
7Bahan poros: 40Cr dengan perawatan pemurnian termal.
8.Ukuran mesin roll forming utama: 18500*1600*1500mm
9.Profil diubah: secara manual

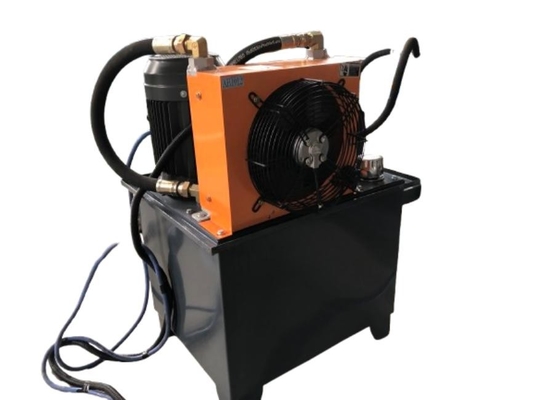

Sistem kontrol hidraulik
Kunlun Kuntai layar sentuh 7 inci, Siemens PLC, konverter frekuensi Yaskawa, peralatan tegangan rendah Schneider.
a. Seluruh jalur menggunakan kontrol PLC, layar sentuh kristal cair, antarmuka manusia-komputer untuk mewujudkan interaksi antara PLC dan manusia.Operator melalui prosedur pengaturan untuk operasi otomatis dan memantau proses kontrol untuk menyadari bahwa operator mengendalikan seluruh jalur dan mengubah parameter kontrol, dan memantau status berjalan, parameter dan indikasi kegagalan peralatan.
b. modus operasi termasuk manual / otomatis. mesin memiliki fungsi switch manual dan otomatis. mesin berdiri sendiri berjalan dalam status manual, mudah untuk mempertahankan.Dalam status otomatis untuk melanjutkan seluruh jalur berjalanSeluruhnya memiliki tombol jerk untuk menangani episode darurat, yang dapat menjamin mesin dan operator aman.
