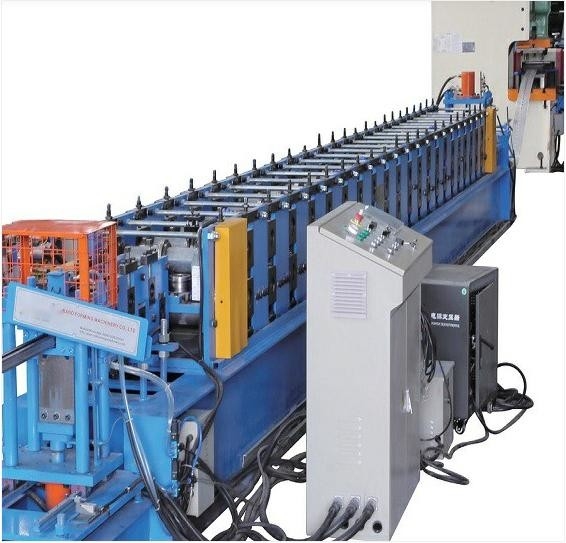

Strut Channel Roll Forming Machine Drive By Gear Box Ketebalan 2,5 mm

Strut Channel Roll Forming Machine Drive By Gear Box Ketebalan 2,5 mm
Strut Channel Roll Forming Machine Drive By Gear Box Ketebalan 2,5 mm Strut Channel Roll Forming Machine Drive By Gear Box Ketebalan 2,5 mm Strut Channel Roll Forming Machine Drive By Gear Box Ketebalan 2,5 mm Strut Channel Roll Forming Machine Drive By Gear Box Ketebalan 2,5 mm Strut Channel Roll Forming Machine Drive By Gear Box Ketebalan 2,5 mm

Gambar besar :  Strut Channel Roll Forming Machine Drive By Gear Box Ketebalan 2,5 mm

Detail produk:
Tempat asal: Cina
Nama merek: ZTRFM
Sertifikasi: CE,SGS
Nomor model: ZTAC
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: under discuss
Kemasan rincian: Telanjang dengan koil anti karat
Waktu pengiriman: 45 hari kerja
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 30 set per bulan
Kontak

Strut Channel Roll Forming Machine Drive By Gear Box Ketebalan 2,5 mm

Deskripsi
Ukuran baki kabel: 80 hingga 600mm Kecepatan Produksi: 6-15m/menit
Tegangan: 380v Frekuensi: 50Hz
Daya mesin utama: 7.5kw Kecepatan kerja: 7 sampai 12
lapisan: Pengelasan Penggunaan: Pembentukan Gulungan
Kapasitas Produksi: 8-15m/mnt Sistem pendingin: melalui air
Kesalahan panjang produk: ± 1mm/3m Kontrol kekuatan: PLC
Jaminan: 1 tahun Motor: Motor servo
Kecepatan pembentukan produk: 2~8 m/mnt
Menyoroti:

Strut Channel Roll Forming Machine (mesin untuk membentuk gulungan saluran)

,

Mesin membentuk roll gearbox

,

2Mesin Membentuk Roll Ketebalan.5mm

Strut Channel Roll Forming Machine Drive By Gear Box Ketebalan 2,5 mm

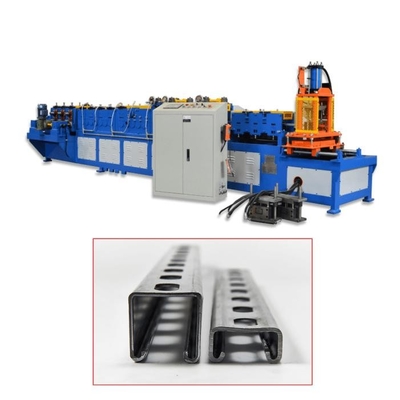

Slotted Strut Channel Roll Forming Machine adalah peralatan khusus untuk memproduksi stent fotovoltaik surya.Ini memproses bahan logam ke profil bracket yang diinginkan melalui lenturan dingin dan teknik cetakan.

Mesin cetak ini biasanya memiliki proses produksi yang sangat otomatis, yang dapat meningkatkan efisiensi produksi dan kualitas produk.

Berikut adalah gambar profil:

1 Bahan yang Cocok G.I
2 Lebar bahan baku Dasar pada profil
3 Ketebalan 1.5-2.5mm

Strut Channel Roll Forming Machine Drive By Gear Box Ketebalan 2,5 mm 0

2Diagram Aliran Proses

Uncoiler Flatten Servo Feeding & Punching Roll Forming Rectify Fly Saw Cutting Out table

Strut Channel Roll Forming Machine Drive By Gear Box Ketebalan 2,5 mm 1

Strut Channel Roll Forming Machine Drive By Gear Box Ketebalan 2,5 mm

Strut Channel Roll Forming Machine Drive By Gear Box Ketebalan 2,5 mm 2

Spesifikasi komponen

Tidak.   Spesifikasi Teknis & Catatan
1

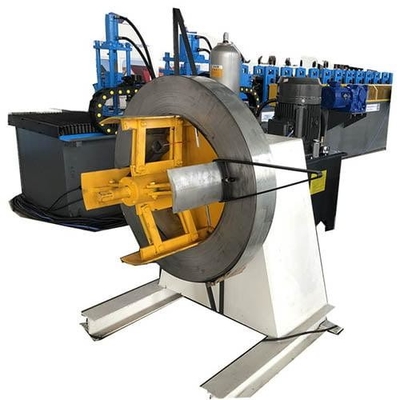

3T manual un-coiler




  • Lebar makanan: 350mm
  • Kapasitas: 3 Ton
  • Batas ekspansi & tempur: 380mm 520mm
  • Mode expand & fight: internal expand & fight secara manual
  • Jumlah:1
2

Bagian penyeimbang




  • Rol flattener: atas adalah 4 rol, bawah adalah 5 stasiun ((total adalah 9 rol)
  • Diameter poros rata:¢70mm, bahannya 40CR, pengerasan dan tempering
  • Lebar bahan baku leveling maksimum: 300mm
  • Ketebalan bahan baku leveling: 1-2,5mm
  • Kekuatan: 4KW AC motor
3

Servo feeding & mesin menyetrum


  • Sistem servo feeding
  • Sistem ini mengadopsi servo makan untuk membuat kecepatan tinggi dan presisi
  • Daya servo: 2,9KW
  • Merek servo: YASKAWA
  • Jumlah: 1
  • 80T JH21-80 mesin tusukan
  • Stasiun penonjolan: 1 stasiun dengan 6 lubang
  • Model penumbukan: penumbuk
  • Bahan dasar alat tusuk: baja JIS S45C
  • Bahan set alat tusuk: SKD11
  • Jumlah cetakan tusukan: 1 set
  • Bahan cetakan tusuk: SKD11
  • Kekerasan set alat tusukan: HRC58-62
  • Lebar lembar perforasi maksimum: 300mm
  • Mesin perforasi kapasitas 80T
  • Merek mesin tusuk: Yang Li
  • Daya mesin utama: 7,5 kW, Siemens
  • Kabinet kontrol tusukan: tersedia
4

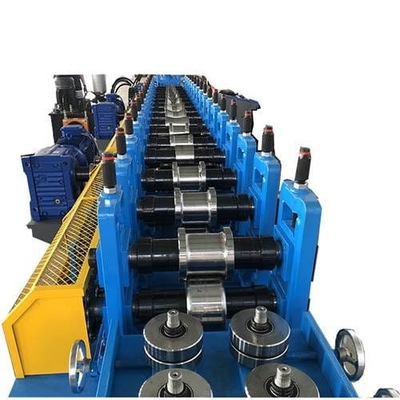

Membentuk gulung




  • Stasiun gulung:26stasiun +1 stasiun kepala torsi
  • Bahan rol: Cr12 dengan perawatan panas, HRC 58-82, permukaan dengan krom
  • Diameter poros: ¢85mm Bahan: 40CR, HRC 250-280
  • Motor utama: 45KW
  • Kecepatan pembentukan: 15-20m/menit
  • Bagian penggerak mesin akan ditutupi dengan penutup pelindung
5

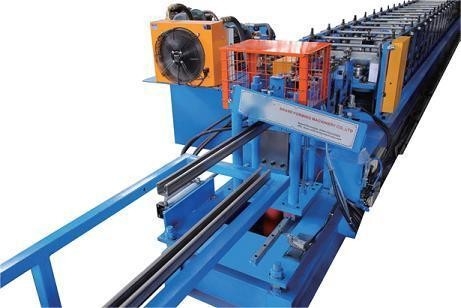

Sistem pemotong gergaji lalat









  • Memotong setelah membentuk: Potong lembaran setelah membentuk gulung ke panjang yang diperlukan
  • Bahan pisau: Cr12MOV, kekerasan 58-62 HRC
  • Daya pemotongan dengan hidraulik,7.5KW
  • Daya servo: 3KW Yaskawa
  • Tekanan kerja: 16Mpa
  • Memotong dan servo di tengah di bawah pemotongan
  • Pengukuran panjang: Pengukuran panjang encoder otomatis
  • Toleransi panjang: +/- 1,0 mm untuk setiap produk akhir
6

Kabinet Kontrol Komputer





  • Pengaturan panjang profil dan kuantitas yang dapat diprogram
  • Bahasa sistem operasi: Inggris dan Cina
  • Tegangan, Frekuensi, Fase: 380 V, 50 Hz, 3Phase
  • Komputer digunakan untuk mengontrol panjang & kuantitas. Mesin akan secara otomatis memotong ke panjang dan berhenti ketika jumlah yang diperlukan dicapai
  • Ketidakakuratan panjang dapat diperbaiki dengan mudah.
  • Panel kontrol: Saklar tipe tombol dan layar sentuh
  • Satuan panjang: milimeter
  • PLC: Siemens
  • HMI: MCGS
