C Purline U Purline M Purline Z Purline Rolling Forming Machine

C purline, U purline, M purline Z purline, C & Z purline rolling forming machine

Baja CZ dapat digunakan untuk membangun struktur utama, dan setelah pengolahan mendalam, dapat memenuhi persyaratan desain struktur bangunan, membuat struktur bangunan lebih stabil dan dapat diandalkan. Baja berbentuk C terutama digunakan pada beberapa balok dinding dan pita kayu cendana di bangunan, yang dapat memperoleh struktur bangunan yang relatif kokoh.  Baja berbentuk Z adalah baja yang terbentuk dingin yang umum digunakan dalam struktur baja besar, terutama di bangunan seperti pabrik, dan memiliki ketahanan seismik. Rak, rumah kaca sayuran, dan furnitur: Baja CZ juga digunakan dalam produksi rak, rumah kaca sayuran, dan furnitur.

Menurut penggunaan dan aplikasi purline, dirancang jenis berikut C purline, U purline, M purline Z purline, C & Z purline rolling forming machine;

1. Mesin pembentuk gulung purline tugas ringan (Kebalinya dari 1 sampai 2,5 mm misalnya)

2. Mesin berat untuk membentuk gulung purline (Kebalinya bentuk 1,5 sampai 3,5 atau 4,5mm)

3. mesin purline CZ sepenuhnya otomatis

4. C U Z M mesin purline

5. Semi otomatis purline rolling forming machine (Dari C ke Z dengan handrail atau dengan pengaturan PLC)

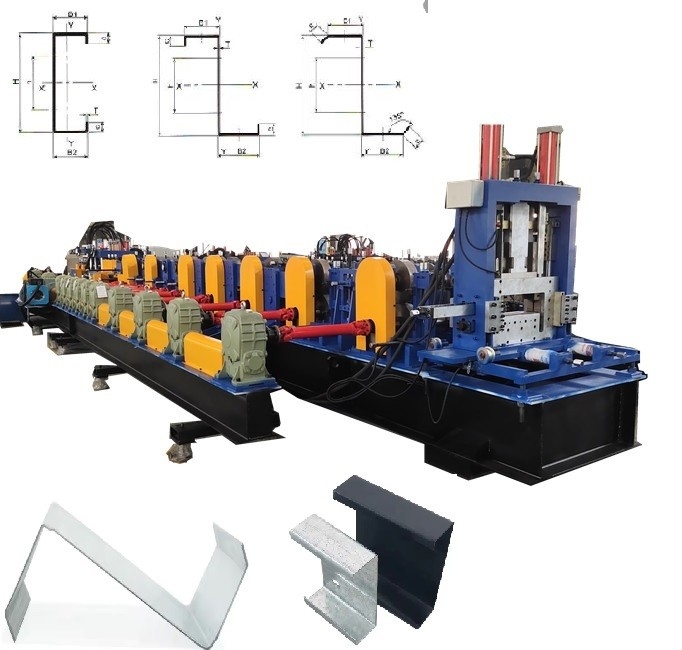

Ambil ukuran berikut misalnya untuk menunjukkan kepada Anda bagaimana mesin purline CZ sepenuhnya otomatis dirancang: Ambil ukuran populer untuk referensi Anda, semua yang bisa dibuat oleh satu mesin

Bagaimana memilih mesin yang tepat sesuai dengan kebutuhan Anda?

1. Silakan pilih modus mesin sesuai dengan ketebalan material, kekerasan. misalnya di Amerika Serikat kami menggunakan SG550 baja keras penuh dan ketebalan untuk 4.5mm dan kemudian kita harus menggunakan jenis gearbox jenis tugas berat. Jika hanya ketebalan dari 1.0 sampai 2.5mm, dan hanya baja lunak dan kemudian kita bisa menggunakan tugas ringan mesin CZ purline.

2. Pilih mode CZ purline, mempertimbangkan lebar bagian bawah. Jika lebar bagian bawah untuk 400mm atau lebih besar, lebih baik kita memilih cetakan tugas berat.

3. Pilih mode purline CZ, sesuai dengan tingkat otomatis: Misalnya jika Anda ingin menyesuaikan kisaran ketebalan secara otomatis, jika Anda ingin mengubah ukuran oleh PLC,jika Anda ingin mengubah bentuk dari C ke Z dan kemudian kita dapat memilih cetakan sepenuhnya otomatis.

4Jika Anda memilih cetakan CZ, silakan pertimbangkan anggaran Anda.Jika Anda merasa bahwa Anda memiliki insinyur prosesi dan Anda dapat menangani mesin dengan mudah sementara anggaran Anda terbatas dan kemudian kita dapat mempertimbangkan jenis ekonomi, menggunakan rantai sebagai transmisi, pengaturan manual.

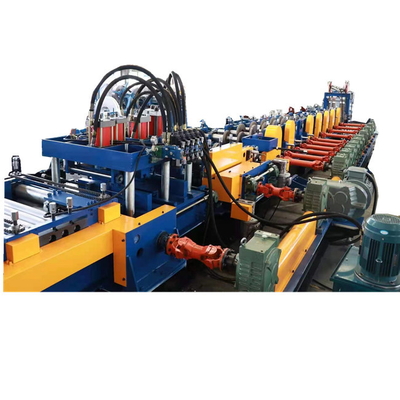

Di bagian berikut, saya akan memperkenalkan tipe otomatis:

Pada bagian leveling, ada juga servo motor, setelah lebar input coil berubah, bagian leveling akan melakukan penyesuaian secara otomatis.

Pemanfaatan rol datar+pasangan rol netral ganda.yang berarti bahwa rol dapat diatur kiri dan kanan secara terpisahRoda tangan harus berada di sisi operasi dan memiliki fungsi gerakan lateral secara keseluruhan.

Servo penyesuaian tinggi pinggang dan lebar bagian bawah, penyesuaian ketebalan melalui servo motor penggerak terpusat dari worm gear dan worm gear penyesuaian,mesin cacing dan posisi bantalan memiliki lubang injeksi minyak, CZ pertukaran untuk penyesuaian manual.

Tutup bantalan dan kacang: berlapis krom

Bentuk baris: 16 baris

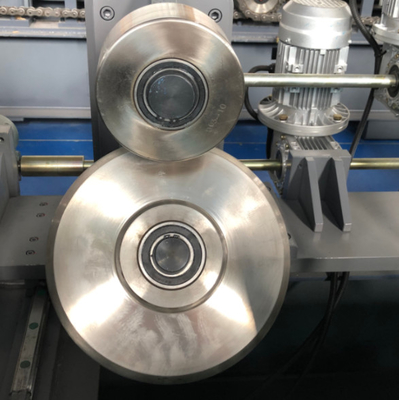

Bahan rol: Cr12, diobati panas ke HRC58-60 setelah mesin CNC, memutar presisi

Bahan poros: 40Cr

Diameter poros: 70/95mm

Mode transmisi: gearbox

Kecepatan: sekitar 20-40m/menit

Motor utama: 45 kW * 2 unit, motor frekuensi variabel AC Siemens

Reduktor gir: seri K

Kekuatan motor penyesuaian ukuran: 2 * 1.5kw + 2.2kw, Siemens servo motor V90

Pengaturan celah rol untuk ketebalan yang berbeda: 8 * 0,75kw (sesuai dengan desain yang sebenarnya)

Perataan: Memastikan keteraturan produk jadi

Pemotongan hidraulik: pemotongan jalur, memutar 45 derajat, tidak ada limbah, satu model dengan satu pasang pisau

Bahan cetakan pemotong: Cr12 mov

Sistem pendingin: Sistem pelumasan yang didinginkan dengan air, dengan tangki air dan pompa.Sebuah layar filter ditambahkan di inlet tangki air untuk mencegah puing-puing air dari memasuki tangki air dan merusak pompa

Tegangan: 460V, 60Hz, 3ph, (sesuai dengan kebutuhan pelanggan)

Di bagian atas bingkai, kita akan merancang dengan servo motor juga, dari contoh ketebalan dari 1,5 sampai 3,5mm, kita bisa membuatnya otomatis perubahan sesuai dengan kontrol PLC, dengan cara ini,kita bisa membuatnya 100% akurat.

Saat menangani tipe super tebal atau tugas berat, stacker otomatis juga diperlukan.

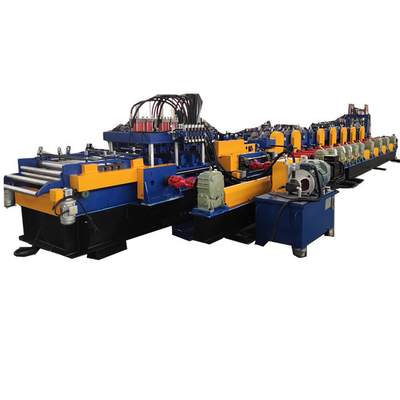

Di sisi lain, izinkan saya berbagi beberapa desain lebih ekonomis C & Z purline rolling forming machine untuk referensi Anda: Jenis ini kita dapat menggunakan rantai sebagai transmisi dan kemudian biaya akan lebih rendah.

Adapun bagian mesin CZ purline menyetrum,kami memiliki tiga jenis untuk referensi Anda:

1. pukulan independen, yang untuk lebih banyak pukulan.

2. Sebelum menumbuk, jika menumbuk di sisi, kita harus melakukan sebelum menumbuk

3. Setelah punching, jika punching di bagian bawah dan dekat akhir, kita bisa menggunakan setelah punching.

Penumbukan ini baik jika Anda memiliki banyak lubang untuk menumbuk, dengan jenis ini kita dapat mengubah mati dengan mudah dan meningkatkan kecepatan kerja mesin.

Setelah memukul:

Bagaimana jika solusi, saya hanya ingin membuat satu ukuran tetap?

Anda dapat memilih jenis jenis piring tengah, biaya akan lebih rendah dan lebih mudah digunakan.

Untuk pertanyaan lebih lanjut, Anda dapat menghubungi kami kapan saja.
