Full Automatic C / Z Purlin Roll Former Dengan Roller Disesuaikan

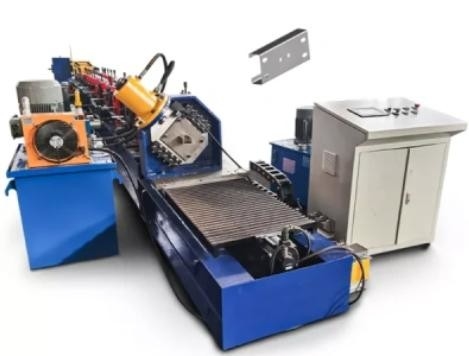

Penuh otomatis C / Z Purlin Roll Mantan NLT350

NLT350 CZ mesin purlin, generasi baru dari model mesin CZ yang mendorong batas-batas produksi purlin.mesin ini mampu menghasilkan profil CZ dengan lebar hingga 350mm dan ketebalan hingga 3.5mm, menjadikannya pilihan yang sempurna untuk pelanggan high-end yang mencari ukuran purlin yang lebih besar.

Mesin purlin NLT350 CZ memiliki sistem transmisi rantai baris ganda, memastikan stabilitas dan akurasi yang tinggi selama operasi.Saluran B dan D juga terhubung dengan lempeng penguat untuk dukungan tambahan, memberikan daya tahan dan stabilitas yang superior.

Mesin ini dilengkapi dengan 12 set modul pertukaran CZ, yang memungkinkan perubahan ukuran yang mudah dan cepat tanpa perlu penyesuaian yang kompleks.saluran B terbentuk dengan roll-dibantu cetakan, memastikan proses produksi yang lancar dan efisien.

Di garis depan inovasi, mesin purlin NLT350 CZ dilengkapi standar dengan teknologi konversi tanpa akhir dan berbagai model termasuk versi motor, versi servo motor, dan banyak lagi.Mesin ini pasti akan melebihi harapan Anda dan memenuhi semua persyaratan produksi Anda dalam kondisi yang berbeda.

Di sini.adalahprofil untuk referensi Anda:

Gambar tata letak

Bagan aliran: De-coiler ️ Perangkat leveling ️ pra-punching dan pra-cutting ️ bagian roll forming ️ stack

Penuh otomatis C / Z Purlin Roll Mantan NLT350

Keuntungan dari mesin CZ purlin AUTOMATIC ukuran-perubahan jenis adalah sebagai berikut:

1.Membuat ukuran purlin yang berbeda ((C80-350/ Z120-350) tanpa mengubah rol atau spacer.

2.Tidak perlu mengganti cutter untuk ukuran yang berbeda.

3Operasi mudah, biaya pemeliharaan rendah

4.Unlimited sizing ((setiap ukuran dalam kisaran mesin), membantu untuk menghemat bahan

5.Optional lubang tusukan di posisi mana pun dari sisi web purlin dan sisi flange

Komponen utama:

1. Decoiler hidraulik

Jenis de-coiler: otomatis mengikat dan melepaskan

Kapasitas berat: 6T

2Perangkat pemasangan dan penyeimbang:

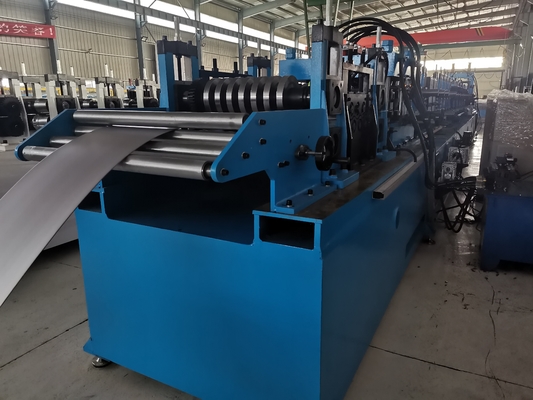

Ini digunakan untuk membuat bahan datar sebelum dimasukkan ke mesin roll forming.

3Perangkat pra-penonjolan

Punch pada lembaran datar. PLC kontrol jumlah punch dan posisi horizontal; posisi vertikal diatur dengan manual.

Jumlah dan ukuran web punching: sesuai dengan kebutuhan pelanggan

Jumlah dan ukuran flange punching: sesuai dengan kebutuhan pelanggan

Punching bar dan punching die dapat diganti dengan mudah.

4Perangkat pra-pemotongan

Itu digunakan untuk memotong bahan baku sebelum roll membentuk.

5.Bagian utama

Jenis penggerak: Dengan kotak gigi

Kecepatan terbentuk maksimal: 30m/menit

Roller: Sekitar 21 kelompok roller

Bahan rol adalah baja cetakan Cr12;

Diameter roller bawah adalah sekitar 360mm

Poros: poros rol diproses oleh mesin penggiling dua kali untuk memastikan presisi produk akhir.

Bahan poros utama: 40Cr

Berubah ukuran: penuh otomatis

Mengadopsi cepat C / Z interchanging sistem

Cepat C / Z bertukar hanya dengan 3 langkah, dalam 5 -15 menit.

6.Hydraulic Cutting

Mengadopsi sistem pemotongan inovatif kami, CZ terintegrasi & cetakan pemotongan disesuaikan tidak perlu mengganti cetakan pemotongan ketika ukuran purlin berubah.

7.Sistem Kontrol PLC

Mengontrol jumlah & panjang tusukan & panjang pemotongan secara otomatis

Mesin akan dihentikan saat ia menumbuk dan memotong

Pengukuran Panjang otomatis dan penghitungan kuantitas (tekanan +- 3mm)

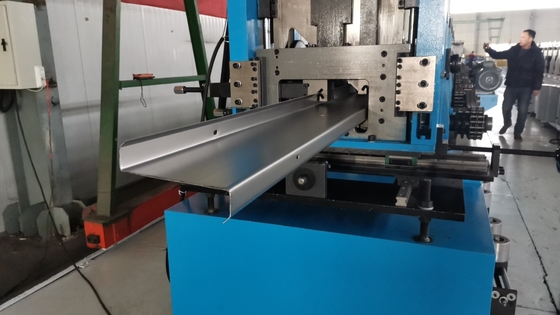

Efek profil:
