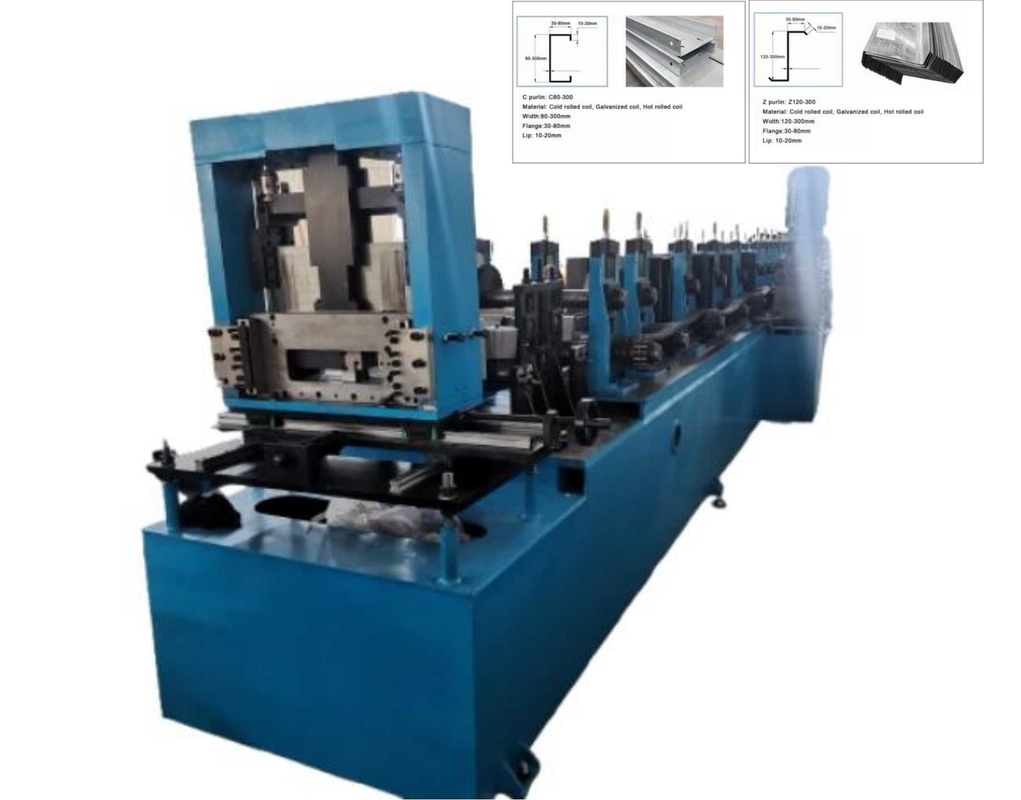

C&Z Purlin Forming Machine
CZ Purlin Roll Forming Machine,C&Z Roll Forming Machine untuk ukuran standar C80-300MM, Z 100-300MM, ketebalan bahan baku 1,5-3,0mm, dengan tiga perangkat lubang tusukan, dua perangkat untuk tusukan bagian bawah,satu perangkat untuk memukul sisi .
ZTRFM Machinery pabrik juga membuat C purlin roll forming machine, yaitu mesin forming hanya membuat C bentuk ukuran dari 3 inci sampai 12 inci misalnya. atau CU forming machine atau mesin purlin CG,dengan lubang tusukan atau tidak, tolong beri tahu kami persyaratan Anda, kami akan mendesain roll membentuk mesin yang Anda butuhkan.
Mesin cetakan purlin CZ ini termasuk decoiler manual 3 ton, sistem pembentuk dengan perangkat lubang tusukan opsional, perangkat potong pos, meja lari, sistem kontrol PLC, meja lari
antara C dan Z, menyesuaikan beberapa roller lapisan atas dengan roller yang lebih rendah dengan putaran roda tangan 180 derajat.
Untuk ukuran yang berbeda, bergerak seluruh roller garis dengan kontrol tekan bawah, mudah dan menghemat waktu.

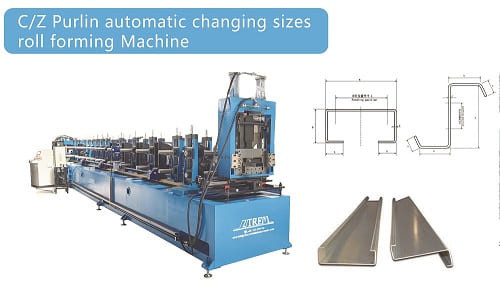

Di sini.adalahprofil untuk referensi Anda:
Tata letak CZ
C&Z Purlin Forming Machine
Keuntungan dari mesin purlin kami:
1. ukuran kecil kurang dari 120mm dari Z purlin yang dibuat oleh desain khusus, sangat lurus dan tidak bengkok.
2Sebuah poros padat 75mm digunakan, dan baja berbentuk H digunakan sebagai bingkai dasar, sehingga mesin dapat menahan produksi jangka panjang tanpa deformasi mesin,Dengan demikian memastikan produksi purlin berkualitas jangka panjang ;
3Roller adalah bahan GCR15 dan diproses oleh alat mesin CNC untuk memastikan akurasi rol, dan dengan demikian akurasi purline akhir.
4Bingkai potong kami terbebas dari tekanan untuk memastikan bahwa mereka tidak cacat selama proses produksi jangka panjang, membuat c purlin lancar.
5. Gunakan Mitsubishi atau sistem operasi Siemens dengan kinerja yang stabil, operasi sederhana
6. kecepatan membentuk dapat mencapai 10-15 meter per menit
7. CZ purlin dengan mesin punch beratnya sekitar 9 ton
Spesifikasi
Rincian teknis
| Spesifikasi Mesin |
| Berat badan |
Sekitar 9000kg |
| Ukuran |
Sekitar 10m x 1,4m x 1,8m (panjang x lebar x tinggi) |
| Warna |
Warna utama: biru |
| Warna peringatan: kuning |
| Bahan baku yang cocok |
| Bahan |
Koil Baja Galvanis |
| Ketebalan |
1.5-3.0mm |
| Lebar kumparan |
Menurut ukuran produk |
| Kekuatan hasil |
235Mpa |
| Parameter teknis utama |
| Jumlah stasiun roll forming |
14-16 |
| Diameter poros rol yang membentuk |
75 mm |
| Kecepatan pembentukan gulung |
10-15m/menit |
| Kecepatan Produksi |
4-6m/menit |
| Bahan untuk membentuk rol |
Baja cetakan Gcr15, dengan pengolahan mati |
| Bahan pemotong |
Baja cetakan CR12, dengan pengolahan mati |
| Sistem pengendalian |
PLC dan Konverter |
| Kebutuhan daya listrik |
Daya mesin utama: 15kw |
| Kekuatan motor unit hidrolik: 5.5kw |
| Tegangan listrik |
Menurut kebutuhan pelanggan |
Aplikasi
Purlin sangat populer saat ini dan tersedia dalam berbagai bentuk dan ukuran, yang paling umum digunakan sebagai purlin C dan purlin Z.
Pabrik mesin JSR membuat mesin pembentuk Purlin, yang dapat menghasilkan C dan Z dalam mesin yang sama, hanya mengubah satu jam untuk beralih antara C dan Z.
Selain itu, mesin Purlin dapat menghasilkan ukuran antara 100-300 dengan penyesuaian mudah, yang hanya membutuhkan waktu sepuluh menit.
Penting, mesin purlin kami dapat merancang dengan perangkat tusukan dengan fungsi lubang tusukan pada purlin untuk screwing selama pemasangan.
Mengoperasikan dengan mudah, bekerja secara otomatis dengan kontrol pengontrol PLC.
Decoiler-membentuk- pukulan potong habis
