Produksi serbaguna otomatis Cz Mesin Purlin Efisiensi tinggi

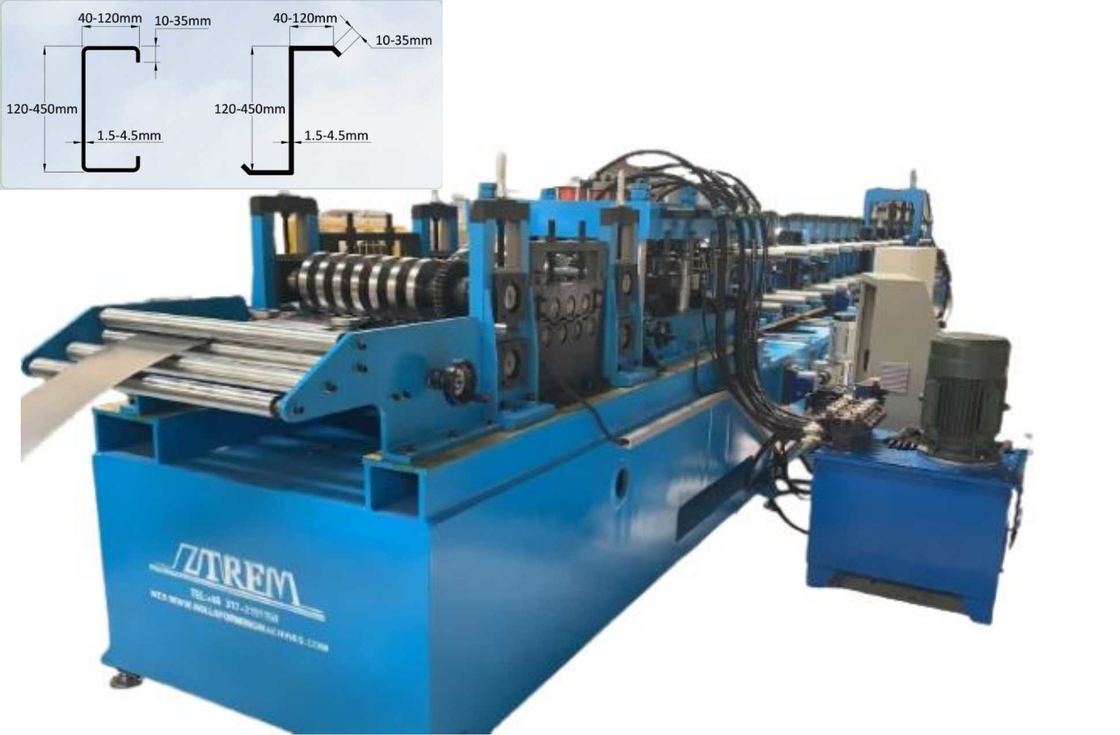

Otomatis C / Z Purlin Roll Forming Mesin

Mesin C / Z purlin kami didorong oleh gearbox, terdiri dari decoiler, makan dan perangkat leveling, sistem tusukan, pre-shear, sistem roll membentuk, hidraulik potong pos, keluar meja,stasiun hidrolik dan PLC (sistem kontrol)Fitur khususnya: Mengumpulkan dengan cara panduan lapisan untuk membuat mesin mengubah ukuran web dengan mudah dan lancar, Membuat produk standar dengan kekuatan hasil hingga 550Mpa,Tidak ada mulut terbuka pada produk akhir, C / Z interchange hanya dengan 3 langkah dan dalam 5-15mins; Mengubah ukuran sepenuhnya otomatis.yang sangat meningkatkan efisiensi produksi dan cocok untuk produksi saat iniMesin ini mudah dioperasikan dan berjalan stabil dengan presisi yang baik.yang digunakan secara luas dan akan menjadi model yang paling populer dalam waktu dekat.

Di sini.adalahprofil untuk referensi Anda:

Tata letak CZ

Bagan aliran: De-coiler ️ Perangkat leveling ️ Bagian roll forming ️ Perangkat post punching ️ Pemotongan hidrolik ️ tumpukan

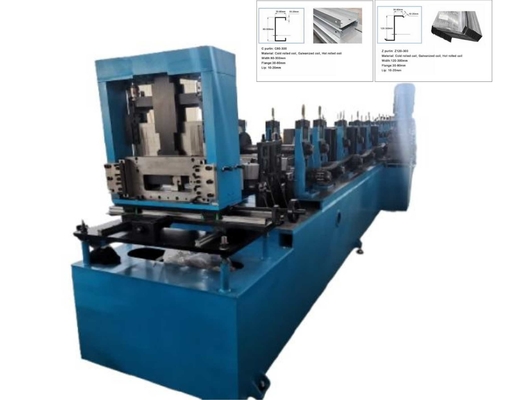

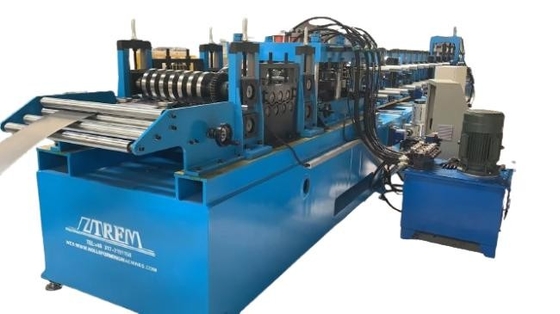

Otomatis C / Z Purlin Roll Forming Mesin

Komponen utama:

1. Decoiler hidraulik

Jenis de-coiler: otomatis mengikat dan melepaskan

Kapasitas berat: 10T

2Perangkat pemasangan dan perataan: Digunakan untuk membuat bahan rata sebelum dimasukkan ke mesin pembentuk gulung.

3.Bagian utama

Jenis penggerak: Dengan kotak gigi

Kecepatan pembentukan: 0-30m/menit

Kecepatan kerja: 12-18m/menit

Roller: Sekitar 24 kelompok roller

Bahan rol adalah baja cetakan Cr12;

Shaft: Shaft rol diperbaiki oleh mesin penggiling dua kali untuk memastikan presisi produk akhir.

Mengubah ukuran: sepenuhnya otomatis dikendalikan oleh PLC

Mengadopsi cepat C / Z interchanging sistem

Cepat C / Z bertukar hanya dengan 3 langkah, dalam 5 -15 menit.

4. Perangkat post-punching

Punch pada C atau Z purlin. PLC kontrol jumlah punch dan posisi horizontal; posisi vertikal diatur secara manual.

Tipe Penjemputan: Penjemputan hidraulik

Punching bar dan punching die dapat diganti dengan mudah.

5.Hydraulic Cutting

Mengadopsi sistem pemotongan inovatif kami, CZ terintegrasi & cetakan pemotongan disesuaikan tidak perlu mengganti cetakan pemotongan ketika ukuran purlin berubah

6.Produk Support Frame 1 set

7Sistem kontrol PLC

Mengontrol jumlah & panjang tusukan & panjang pemotongan secara otomatis

Mesin akan dihentikan saat ia menumbuk dan memotong

Pengukuran Panjang otomatis dan penghitungan kuantitas (tekanan +- 3mm)
