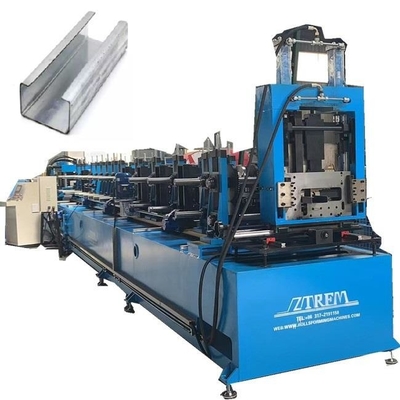

Precision CZ Purlin Roll Forming Machine Untuk Menambah Ketahanan dan Dukungan Struktural

Mesin Otomatis CZ Purlin Berat

Purlin adalah elemen baja yang digunakan sebagai struktur pendukung di bangunan pra-rekayasa, terutama di bawah atap.menciptakan diafragma horizontal yang memberikan dukungan untuk berat atap dan dek. Purlins dipasang sejajar dengan atap bangunan dan didukung oleh rangka atau dinding. Bahan baku yang digunakan untuk pembuatan purlins adalah baja yang dibentuk dingin.Panjangnya bisa mencapai 30 kaki atau lebih..

Panjang dan lebar tergantung pada dimensi bingkai utama bangunan, penggunaannya dan desain rekayasa. kekakuan tambahan dapat diberikan ke purlins untuk mencegah hilangnya kekuatan struktural,sesuai kebutuhan. Purlins adalah bagian penting dari struktur atap. di bangunan pra-rekayasa, purlins baja banyak digunakan. mereka ringan, struktur tahan lama yang dibangun dengan presisi,memiliki konsistensi dalam dimensi. Purlins memperluas dan kontrak pada musim panas dan musim dingin masing-masing.

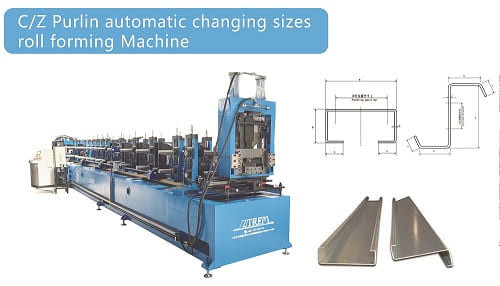

Di sini.adalahprofil untuk referensi Anda:

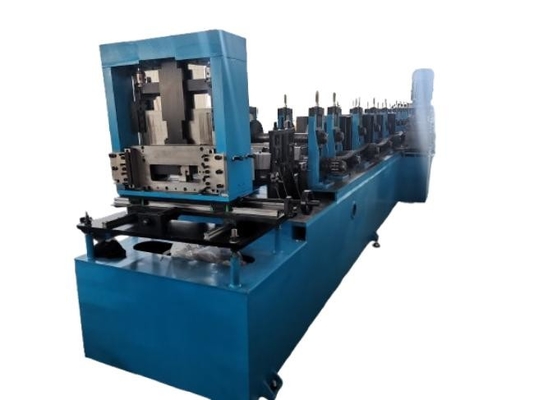

Mesin Otomatis CZ Purlin Berat

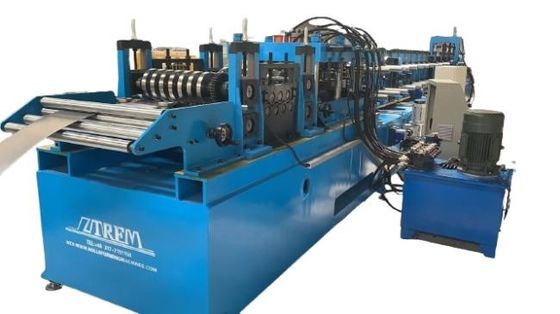

Mesin pembentuk gulung C purlin ini mengadopsi komponen baru dengan bahan berkualitas tinggi. sistem hidrolik dan sistem kontrol listrik semua menggunakan merek terkenal dunia yang canggih dan andal.Dirancang oleh program ZTFRM canggih, mesin memiliki operasi yang mudah dan dapat diandalkan. rol adalah bagian yang paling penting dari mesin, bahwa kita membuat menemukan mesin untuk semua rol, dengan bahan berkualitas tinggi,untuk memastikan mesin dapat bekerja stabil untuk waktu yang lama.

1.Bagaimana untuk menghitung lalu lebar input kumparan dari C dan Z purline?

Hitung lebar kumparan input sesuai dengan ukuran produk jadi: misalnya, tinggi pinggang*2 + lebar bawah + tepi kecil ketebalan bahan * 6,jika selesai ukuran profil C sebagai berikut Tinggi pinggang: 50mm, lebar bagian bawah: 100mm, tepi kecil:15mm, ketebalan bahan:2mm

Kemudian lebar input kumparan adalah 50 * 2 + 100 + 15 * 2 - 2 * 6 = 218mm

2- Bagaimana cara melakukan kabel?

Uncoiler hidraulik hanya perlu menghubungkan kabel daya ke empat terminal yang ditandai A,B,C dan N.

Mesin pembentuk gulung utama perlu dihubungkan dengan kabel daya, motor utama, motor pompa minyak dan motor penyesuaian ukuran.

Kabel listrik: hubungkan dengan terminal yang ditandai dengan L1, L2, L3

Motor utama: terhubung dengan terminal yang ditandai dengan U2, V2, W2

Motor pompa minyak: terhubung dengan terminal yang ditandai dengan U1, V1, W1

Motor penyesuaian ukuran: tiga motor penyesuaian ukuran terhubung ke terminal yang ditandai dengan U3 V3 W3, U4 V4 W4 dan U5V5W5 masing-masing.

Counter, switch batas dari unit perforasi dan perangkat pemotong terhubung ke kabinet kontrol PLC dengan colokan penerbangan, yang unik, mudah dihubungkan dan bebas dari kesalahan.
