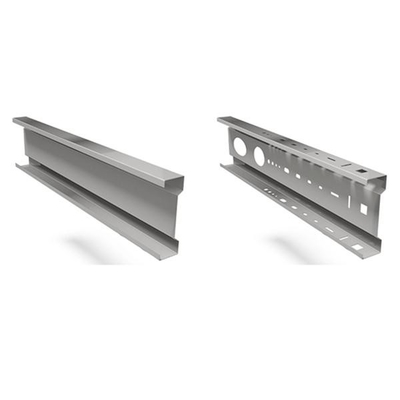

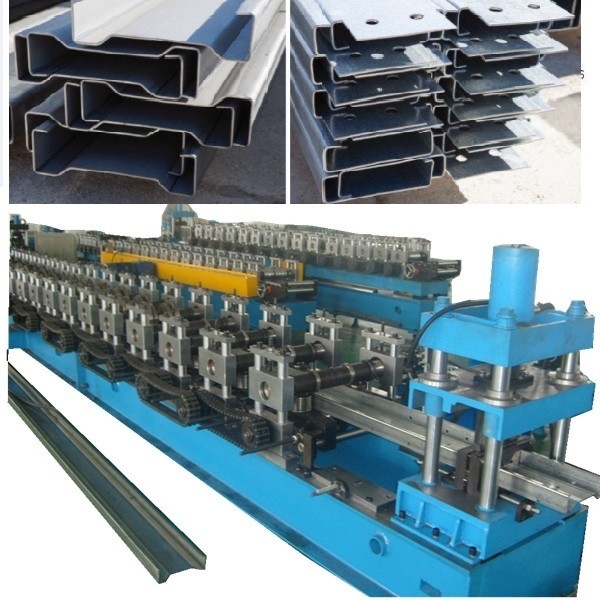

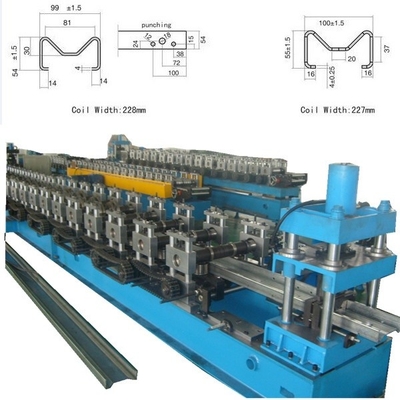

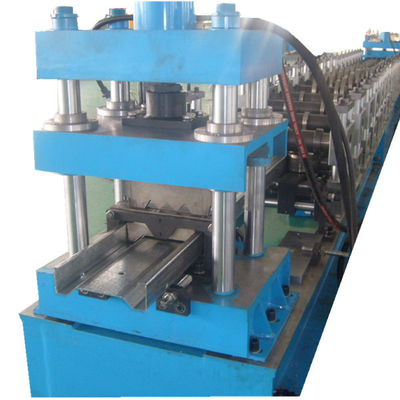

SIgmaPurlinSYstemMesin pembentuk gulung
Ini menawarkan solusi dari 120mm hingga 400mm dengan ukuran dari 1,2mm hingga 3,2mm, semuanya didukung sepenuhnya oleh Strucad dan Tekla Structures paket detail yang juga menghasilkan
Cam Data untuk mengurangi risiko kesalahan potensial, dan menghilangkan kebutuhan untuk waktu yang memakan pembuatan gambar.
Kami baru Sigma Beam Purlin menghasilkan kekuatan yang sangat baik untuk peningkatan rasio berat, belum lagi pengurangan persyaratan aksesori dalam kriteria desain umum,menghemat biaya tambahan komponen dan waktu pemasangan di lokasiProduk ini telah diluncurkan menggunakan bahan S450 daripada standar industri S390 yang ada,dan Sigma Beam Purlin digunakan dengan berbagai standar kami dari C bagian sebagai rel samping menawarkan praktis, solusi yang fleksibel dan ekonomis untuk semua kebutuhan purlin dan rel Anda.
Berbagai Produk

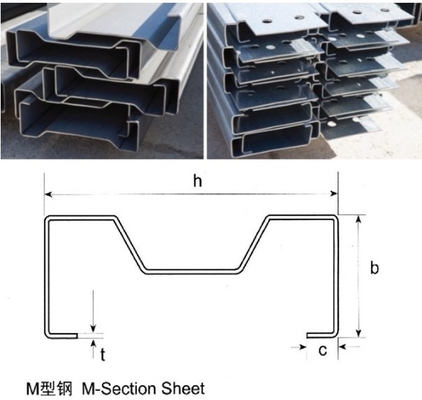

Di sini.adalahprofil untuk referensi Anda:
Sistem ini dirancang terutama untuk digunakan, di atap, sebagai dukungan lembaran sekunder. lebar bay hingga 15 m dan kemiringan atap maksimum 25 derajat.Profil Sigma diproduksi dengan gulung dingin membentuk baja galvanis pre-panas tenggelam, kelas S450, dengan tegangan hasil minimum 450N/mm2 Sifat-sifat bagian telah dihitung sesuai dengan Eurocode 3, BS EN 1993-1-3:2006Perhitungan beban akhir dan defleksi kerja didasarkan pada hasil pengujian skala penuh dan analisis elemen terbatas.Flange atas dari purlin harus memiliki penahan yang memadai yang disediakan oleh lembaran baja yang kuat (atau serupa) yang dipasang langsung ke flange atasBaja memiliki lapisan galvanis eksternal Z275, memberikan ketebalan lapisan sekitar 20 mikron di setiap sisi.
Rangkaian lengan dan rincian cleat
Sleeves diperlukan untuk memberikan kontinuitas struktural dari bagian purlin di seluruh rangka pendukung.Ketebalan lengan tergantung pada ketebalan purlin - lihat tabel.
Sistem purlin yang paling hemat biaya, dalam hal kandungan material dan jumlah komponen yang harus didirikan, adalah sistem but double span.
Rincian Cleat Purlin
Ukuran Sleeve Standar
Catatan: Jika cleat standar Albion tidak disediakan,berhati-hati untuk memastikan bahwa cukup ruang kosong disediakan dari bagian bawah purlin ke bagian atas rafter untuk pemasangan lengan.
Pengeboran standar Sigma
Pengeboran standar ditunjukkan di bawah ini untuk sigma purlin range. 14mm diameter lengan dan cleat lubang koneksi, untuk memenuhi baut M12, digunakan untuk 200, 225 dan 240 seri sigma, sementara 18mm
diameter, untuk baut M16 digunakan untuk 265 dan 300 sigma dalam.8Lubang untuk memperbaiki kecepatan, di mana diperlukan, lebar 14mm * 20mm persegi panjang. Lubang untuk memenuhi bantalan sudut rentang menengah memiliki diameter 14mm untuk baut kelas 4.6 M12.Lubang flange dengan diameter 14 mm disediakan jika diperlukanPanjang bagian maksimum 16m.
SIgmaPurlinSYstemMesin pembentuk gulung
Sistem Sigma Purlin dan Layout Gabungan

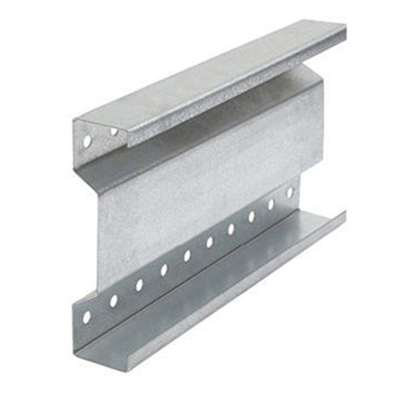

Bentuk purlin sigma memberikan profil yang efisien dan kuat yang cocok untuk kondisi rentang pendek dan panjang.Dalam kebanyakan kasus bangunan tipe yang populer batang sag tidak diperlukan (tergantung pada kondisi angin angkat)Sleeves diperlukan untuk memberikan kontinuitas ke bagian purlin di seluruh rafters pendukung.telah dikembangkan secara khusus untuk meminimalkan jumlah sleeve, sehingga mengurangi jumlah komponen dan menghasilkan penghematan waktu instalasi dan biaya komponen.Semua lengan memiliki panjang yang sama dengan dimensi longitudinal yang sama, seragam mengurangi kemungkinan kesalahan.
Sistem Butt Single Span
Sistem purlin yang paling sederhana, digunakan di mana kondisi desain menentukan bahwa tidak ada lengan penghubung yang dapat digunakan, yaitu purlin dalam kedalaman balok.
Sistem Double Span Butt
Penggunaan dengan 200, 225, dan 240 Series
Sistem purlin yang paling populer menggabungkan panjang rentang ganda dengan minimal lengan penggabungan.Sistem sleeve dapat digunakan untuk bangunan dengan dua bay atau lebih dan menggabungkan solusi hemat biaya dengan mudah mendetail. lebar bay dibatasi untuk 8m (panjang purlin maksimum 16m)
Sistem Sigma Purlin dan Layout Gabungan
Sistem Sleeve Single Span
Heavy End Bay System Sebuah alternatif untuk sistem double span dan cocok untuk semua ukuran bay. Dapat digunakan dengan semua Bagian Sigma.tapi masih mempertahankan kontinuitas di atas tiang, sistem lengan satu rentang dapat digunakan. Dengan lengan tambahan, seperti yang ditunjukkan, kapasitas akhir dari sistem lengan dua rentang dapat direalisasikan.e. purlin diangkat dari bawah.
Sistem Teluk Ujung Berat
Cocok untuk bangunan dengan 5 teluk atau lebih Pengaturan rentang tunggal (Semua Bagian Sigma)
Speed Fix Anti-Sag Bar
Albion speed fix sag bars memberikan pengekangan yang efektif untuk purlin baik selama operasi cladding dan di bawah kondisi angin naik (reversal).Sistem pemasangan klip dengan beban pegas membuat pemasangan cepat dan mudah. Kecepatan fix harus ditetapkan seperti yang ditunjukkan di bawah ini
Anti-Sag bar melayani dua tujuan utama:
• Untuk mencegah penyimpangan purlin selama ereksi. (Setelah lembaran diperbaiki purlin memperoleh ukuran yang besar kekakuan dari membran atap).
• Untuk memberikan pengekangan lateral pada flange bawah dalam kondisi angkat.
Catatan:Rincian ini berlaku untuk cerun atap hingga 25o termasuk.
Speed Fix terbuat dari baja ringan galvanis pre-hot dip tebal 1,6 mm dan dingin dibentuk menjadi bagian saluran 15mm dalam * 12mm lebar.Masing-masing ujung dicincang untuk menemukan di standar pra-pencet lubang persegi panjang di tengah rentang atau titik ketiga.Tasi puncak alternatif diproduksi dari 12mm diameter semua benang, zinc plated akhir.
Angle Strut Purlin Pengaman
Untuk rentang yang lebih besar atau bagian yang lebih dalam, bantalan sudut digunakan untuk memberikan stabilitas selama operasi cladding dan di bawah kondisi pembalikan angin.Strut sudut diproduksi dari 45 * 45 * 2mm sudut galvanis pre-panas tenggelamLubang di struts semua 14mm diameter untuk sesuai M12 baut.
Persyaratan Minimal Anti-Sag
Dasi puncak harus digunakan pada semua rentang lebih dari 4 m di atap duopitch.
Lemparan Atap Panjang
Di mana kemiringan atap melebihi 20 m, pengendalian rentang menengah diperlukan untuk menahan beban kemiringan.
Persyaratan Minimal Anti-Sag
Bumbung Tonjolan Mono
Pada atap mono pitch, sistem strut dan dasi diperlukan di puncak, untuk menahan beban ke lereng
Atap datar
(Lengkungannya kurang dari 3o)
Untuk pitch sangat rendah atau atap datar Sigma purlins dipasang dalam pasangan menghadap,seperti yang ditunjukkan di bawah ini Angular struts disediakan di tengah bentang untuk bentang melebihi 4m dan posisi bentang ketiga untuk bentang melebihi 7.1m.
Sudut yang lebih bersih & Rafter Stay
Raft Stay/Column Stay
Rafter Stays terbuat dari baja ringan galvanis pre-hot dip dan gulung dingin yang dibentuk menjadi bagian sudut dengan ketebalan 45mm x 45mm x 2,0mm.
Rincian-Rincian Biasa
Detail Overhang/Cantilever Purlin Gable
Rincian Gable Verge
Aplikasi lebih lanjut dari balok Albion Sigma
Lantai Mezzanine
Profil Sigma sangat cocok untuk memberikan dukungan struktural untuk lantai ringan.
