152.4-355.6mm 16 Ton Hidraulik Open Co Cz Purlin Roll Forming Mesin

Gambar besar : 152.4-355.6mm 16 Ton Hidraulik Open Co Cz Purlin Roll Forming Mesin

Detail produk:

Tempat asal:	Cina
Nama merek:	ZTRFM
Sertifikasi:	CE,SGS
Nomor model:	Purlin

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 set
Harga:	under discuss
Kemasan rincian:	Telanjang dengan lapisan anti koil dan penutup plastik
Waktu pengiriman:	45 hari kerja
Syarat-syarat pembayaran:	L/C, T/T
Menyediakan kemampuan:	30 set per bulan

Kontak

152.4-355.6mm 16 Ton Hidraulik Open Co Cz Purlin Roll Forming Mesin

Deskripsi

Stasiun rol:	18 Stasiun rol untuk membentuk gulungan	Pemasok Listrik:	380v
Ketebalan:	1,5-3,0mm	Perubahan Ukuran:	Otomatis
Spesifikasi:	101.351.75m	PLC:	Delta
Warna:	Permintaan Klien	Kecepatan Jalur:	Disesuaikan dengan Inverter Frekuensi
Membentuk Stasiun Roller:	20 Stasiun	Meninju:	Pilihan
Kapasitas Produksi:	5-18m/menit	rantai:	2
Membentuk stasiun:	18 langkah+7 langkah	Paket Pengangkutan:	1*20 Kontainer GP
motor hidrolik:	5.5kw
Menyoroti:	152.4-355.6mm Cz Purlin Roll Forming Mesin , Mesin pembentuk gulung purlin hidrolik , Co Cz Purlin Roll Forming Mesin

152.4-355.6mm CZPurlin Roll Forming Machine

CZ purlin adalah jenis baja konstruksi baru yang terdiri dari dua jenis baja dengan bentuk penampang yang serupa, dan sering disebut sebagai C purlin atau Z purlin,yang biasanya disebut sesuai dengan karakteristik bentuknya dan penggunaannya di industri.

Bentuk bagian: Bagian dari purlin berbentuk C berbentuk C, terdiri dari dua flange sejajar dan jaring yang menghubungkan flange; Bagian dari baja Z-spurlin berbentuk Z,dan ada juga dua flanges dan jaring, tapi koneksi antara flange dan web berbeda, dalam susunan berbentuk Z.

152.4-355.6mm CZPurlin Roll Forming Machine

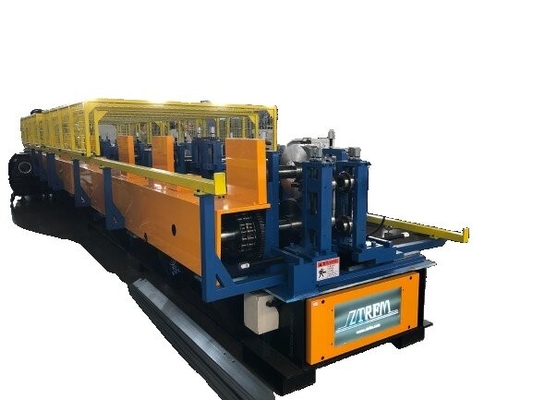

152.4-355.6mm 16 Ton Hidraulik Open Co Cz Purlin Roll Forming Mesin 0

Persyaratan untuk versi akhir

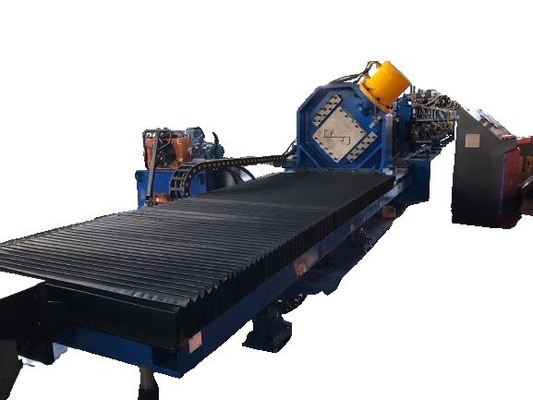

152.4-355.6mm 16 Ton Hidraulik Open Co Cz Purlin Roll Forming Mesin 1

● Bahan: baja karbon, galvanis

● Ketebalan bahan: 1,5-3,5 mm

● Pengaturan ketebalan: servo motor mengendalikan roller ke atas dan ke bawah pengaturan otomatis, sisi roller pengaturan manual.

● Pengaturan dimensi: pengaturan lebar dan tinggi secara otomatis, pisau pemotong untuk mengganti pisau.

● Pengaturan C dan Z: putar bagian rol 180 secara manual

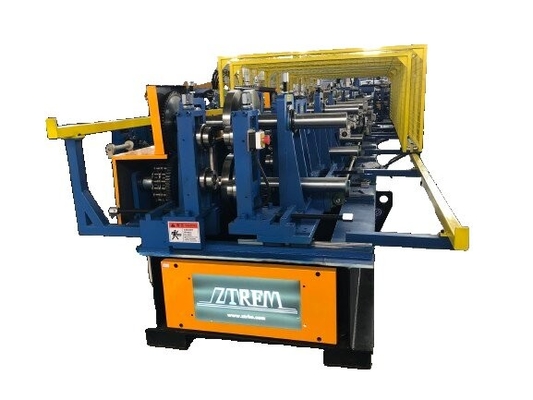

152.4-355.6mm 16 Ton Hidraulik Open Co Cz Purlin Roll Forming Mesin 2

Komponen utama peralatan

Komponen utama peralatan
Tidak, tidak.	Nama	Satuan	Jumlah
1.	16 ton mesin hidraulik terbuka dengan troli, dengan kepala sekop dan leveling	set	1
2.	Deteksi lubang penyangga	set	1
3.	Membentuk inang	set	1
4.	Sistem pemotongan hidraulik	set	1
5.	Sistem kontrol PLC	set	1
6.	Pengemasan sabuk palet otomatis 14 m	set	1
7.	Aksesoris	set	1

152.4-355.6mm 16 Ton Hidraulik Open Co Cz Purlin Roll Forming Mesin 3

Parameter dasar bahan baku dan produk

Bahan Semifinished	Pita bergelombang panas, pita bergelombang dingin, pita galvanis Kekuatan tarik 520MPa; kekuatan hasil 320MPa
Bahan	Q195, Q235, Q355,
Lebar baja	Maksimum 600mm sesuai dengan profil
Ukuran file	Lihat Tabel 1,2
Dinding baja tebal	1.5-3.5mm
Diameter dalam kumparan baja	Φ508mm/Φ610mm
Diameter luar kumparan baja	Φ1200mm Φ2100mm
Berat volume maksimum	16 ¢
kisaran pipa	6 ~ 14m
Kecepatan	Max.40m/menit
Toleransi ukuran panjang	± 1,5 mm
R tanduk	R2-2,5 mm

Jadwal 1.C, tabel ukuran bagian baja

Ukuran profil C ((Inci)	Ukuran profil C (mm)	Ketebalan (Inci)	Ketebalan (mm)	C panjang profil ((m)	Kecepatan (m/menit)
6 x 2,0 x 0.75	152.4 x 50.8 x 19.05	0.0598	1.51	6m	40
6 x 2,0 x 0.75	152.4 x 50.8 x 19.05	0.0747	1.9	6m	40
6 x 2,0 x 0.75	152.4 x 50.8 x 19.05	0.1046	2.66	6m	35
6 x 2,0 x 0.75	152.4 x 50.8 x 19.05	0.1345	3.5	6m	30
7 x 2,75 x 0.75	177.8 x 69.85 x 19.05	0.0598	1.51	7m	35
7 x 2,75 x 0.75	177.8 x 69.85 x 19.05	0.0747	1.9	7m	35
7 x 2,75 x 0.75	177.8 x 69.85 x 19.05	0.1345	3.5	7m	20
8 x 2,75 x 0.75	203.2 x 69.85 x 19.05	0.0598	1.51	8m	30
8 x 2,75 x 0.75	203.2 x 69.85 x 19.05	0.0747	1.9	6m	30
8 x 2,75 x 0.75	203.2 x 69.85 x 19.05	0.0747	1.9	8m	30
8 x 2,75 x 0.75	203.2 x 69.85 x 19.05	0.1046	2.66	8m	25
8 x 2,75 x 0.75	203.2 x 69.85 x 19.05	0.1345	3.5	8m	20
9 x 2,75 x 0.75	228.6 x 69.85 x 19.05	0.0598	1.51	9m	25
9 x 2,75 x 0.75	228.6 x 69.85 x 19.05	0.1345	3.5	9m	20
10 x 2,75 x 0.75	254 x 69,85 x 19.05	0.0598	1.51	10m	30
10 x 2,75 x 0.75	254 x 69,85 x 19.05	0.0747	1.9	10m	30
10 x 2,75 x 0.75	254 x 69,85 x 19.05	0.1046	2.66	10m	25
12 x 3,5 x 1.0	304.8x88.9x25.4	0.0747	1.9	12m	30
12 x 3,5 x 1.0	304.8x88.9x25.4	0.1046	2.66	12m	25
12 x 3,5 x 1.0	304.8x88.9x25.4	0.1345	3.5	12m	20
14 x 3,5 x 1.0	355.6 x 88.9 x 25.4	0.0747	1.9	14m	30
14 x 3,5 x 1.0	355.6 x 88.9 x 25.4	0.1046	2.66	14m	25
14 x 3,5 x 1.0	355.6 x 88.9 x 25.4	0.1345	3.5	14m	20

Jadwal 2.Z, tabel ukuran bagian baja

Ukuran profil Z ((inci)	Ukuran profil Z (mm)	Ketebalan (Inci)	Ketebalan (mm)	Panjang profil Z ((m)	Kecepatan (m/menit)
6 x 2,0 x 0.75	152.4 x 50.8 x 19.05	0.0598	1.51	6m	40
6 x 2,0 x 0.75	152.4 x 50.8 x 19.05	0.0747	1.9	6m	40
6 x 2,0 x 0.75	152.4 x 50.8 x 19.05	0.1046	2.66	6m	35
6 x 2,0 x 0.75	152.4 x 50.8 x 19.05	0.1345	3.5	6m	30
7 x 2,75 x 0.75	177.8 x 69.85 x 19.05	0.0598	1.51	7m	35
7 x 2,75 x 0.75	177.8 x 69.85 x 19.05	0.0747	1.9	7m	35
7 x 2,75 x 0.75	177.8 x 69.85 x 19.05	0.1046	2.66	7m	30
7 x 2,75 x 0.75	177.8 x 69.85 x 19.05	0.1345	3.5	7m	25
8 x 2,75 x 0.75	203.2 x 69.85 x 19.05	0.0598	1.51	8m	30
8 x 2,75 x 0.75	203.2 x 69.85 x 19.05	0.0747	1.9	8m	30
8 x 2,75 x 0.75	203.2 x 69.85 x 19.05	0.1046	2.66	8m	25
8 x 2,75 x 0.75	203.2 x 69.85 x 19.05	0.1345	3.5	8m	20
9 x 2,75 x 0.75	228.6 x 69.85 x 19.05	0.0598	1.51	9m	25
9 x 2,75 x 0.75	228.6 x 69.85 x 19.05	0.0747	1.9	9m	25
9 x 2,75 x 0.75	228.6 x 69.85 x 19.05	0.1046	2.66	9m	20
9 x 2,75 x 0.75	228.6 x 69.85 x 19.05	0.1345	3.5	9m	20
10 x 2,75 x 0.75	254 x 69,85 x 19.05	0.0598	1.51	10m	30
10 x 2,75 x 0.75	254 x 69,85 x 19.05	0.0747	1.9	10m	30
10 x 2,75 x 0.75	254 x 69,85 x 19.05	0.1046	2.66	10m	25
10 x 2,75 x 0.75	254 x 69,85 x 19.05	0.1345	3.5	10m	20
12 x 3,5 x 1.0	304.8x88.9x25.4	0.0747	1.9	12m	30
12 x 3,5 x 1.0	304.8x88.9x25.4	0.1046	2.66	12m	30
12 x 3,5 x 1.0	304.8x88.9x25.4	0.1345	3.5	12m	25
14 x 3,5 x 1.0	355.6 x 88.9 x 25.4	0.0747	1.9	14m	30
14 x 3,5 x 1.0	355.6 x 88.9 x 25.4	0.1046	2.66	14m	25
14 x 3,5 x 1.0	355.6 x 88.9 x 25.4	0.1345	3.5	14m	25

1. 16 ton mesin hidraulik terbuka dengan trolley
1.	Bantalan	16 ton
2.	Menginstal diameter dalam kumparan	508mm atau 610mm
3.	Poros dari coder terbuka diperketat	Peregangan hidraulik, rentang ketat 480-530mm,610mm
4.	Lebar volume maksimum	Max 600 mm
5.	Lengan tekanan	Lengan tekanan pneumatik, untuk memastikan bahwa bahan rolling tidak longgar
6.	Menjaga	Dengan dukungan
7.	Kepala sekop dan kalibrasi	Dilengkapi dengan kepala sekop dan leveling
2. Deteksi lubang penyangga
1.	Deteksi lubang penyangga	Fungsi: Periksa jumlah bahan agar sesuai dengan kecepatan berjalan seluruh perangkat.
3. Membentuk inang
1.	Pengiriman bahan dan kalibrasi	Bahan pakan: roller pakan dan roller panduan
1.	Pengiriman bahan dan kalibrasi	Gulung datar: tiga atas dan empat, total 7 gulung datar.
2.	Membentuk	Basis peralatan: pengelasan pelat baja
		Struktur mesin utama peralatan: busur peringatan besi cor, model 140
		Tutup dan kacang bantalan: dilapisi krom
		Baris yang terbentuk: 16 baris
		Bahan rol: Cr 12, CNC machining setelah perawatan panas hingga HRC 58-60, fine turning
		Bahan poros: 40Cr
		diameter poros: 70/95mm
		Modus transmisi: gearbox
		Kecepatan: sekitar 20-40m/menit
		*Motor utama: 45 kw 2 set, motor konversi frekuensi AC Siemens**
		Reduktor: Seri K
		*Kekuatan motor penyesuaian ukuran: 21.5kw+2.2kw, Siemens servo motor V90**
		Pengaturan celah rol dengan ketebalan yang berbeda: 8 * 0,75kw (sesuai dengan desain yang sebenarnya)
		Tepat: memastikan kualitas produk jadi
		Pemotongan hidrolik: tracking shear, torsi 45 derajat, tidak ada limbah, satu model, sepasang pisau
		Potong bahan mati: Cr12 mov
		Sistem pendinginan: sistem pelumasan pendinginan air, dengan tangki air dan pompa, tambahkan layar filter di tangki air untuk mencegah limbah air memasuki tangki air dan membakar pompa
		Tegangan: 460V,60hz,3ph, ((Menurut kebutuhan pelanggan)

152.4-355.6mm 16 Ton Hidraulik Open Co Cz Purlin Roll Forming Mesin 5

152.4-355.6mm 16 Ton Hidraulik Open Co Cz Purlin Roll Forming Mesin 6

4. Sistem tekanan hidrolik
1.	Pola kerja	Pemotongan hidraulik
2.	Kekuatan	11 kw, udara dingin
3.	Katup elektromagnetik	Ward

152.4-355.6mm 16 Ton Hidraulik Open Co Cz Purlin Roll Forming Mesin 7

5. Sistem kontrol PLC
1.	Merek PLC	Merek Siemens
2.	Merek layar sentuh	Merek Siemens
3.	Transformator frekuensi	Merek Siemens
4.	Counter	OMRON
5.	peralatan tegangan rendah	Oleh Siemens atau Schneider
6.	Bahasa operasi	Cina dan Inggris (dukungan untuk kustomisasi bahasa lain)
7.	Kabin kontrol	Kabinet listrik, konsol operasi
8.	Fungsi	Anda dapat mengatur jumlah pesanan, mengubah panjang dan panjang dan peralatan lainnya. Mudah dioperasikan, dengan colokan penerbangan nyaman bagi pelanggan untuk menginstal. Plus remote gateway.

152.4-355.6mm 16 Ton Hidraulik Open Co Cz Purlin Roll Forming Mesin 8

Enam, tumpukan otomatis
1.	Panjang bahan	Yang terpanjang adalah 14 meter
2.	Jumlah	1 set
3.	Arah	Arah bujur, seperti yang ditunjukkan pada Gambar
4.	Fungsi	1. Pengisian otomatis dan palletisasi 2Setelah satu batch kecil selesai, bungkus sekali dengan pita nilon, dan kemudian pindah ke stasiun lain. Setelah beberapa batch kecil selesai, maka buatlah bundel besar dengan pita baja.Kau harus mengemasnya dua kali.!(Hanya untuk Tipe C)

152.4-355.6mm 16 Ton Hidraulik Open Co Cz Purlin Roll Forming Mesin 9

Tujuh, aksesoris
Tidak, tidak.	Nama	Jumlah
1	Pergantian posisi	2 set
2	Tabung hidraulik	1 set
3	Relay listrik	2 set
4	Kasus alat	1 set

152.4-355.6mm 16 Ton Hidraulik Open Co Cz Purlin Roll Forming Mesin 10
